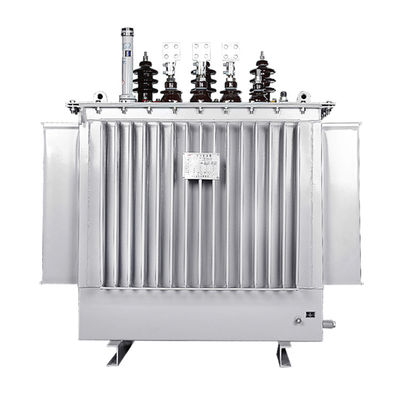

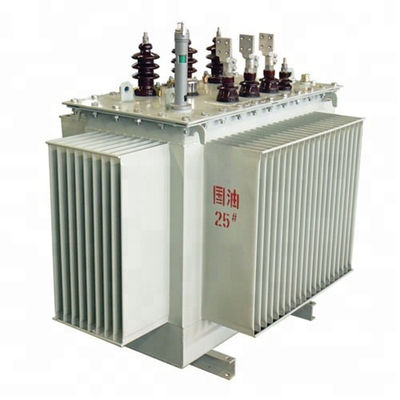

S14-M 석유 철심 변압기 1600KVA 전력 트랜스

인증
중국 Knkong Electric Co.,Ltd 인증
중국 Knkong Electric Co.,Ltd 인증
제가 지금 온라인 채팅 해요

S14-M 석유 철심 변압기 1600KVA 전력 트랜스

S14-M 석유 철심 변압기 1600KVA 전력 트랜스
S14-M 석유 철심 변압기 1600KVA 전력 트랜스 S14-M 석유 철심 변압기 1600KVA 전력 트랜스 S14-M 석유 철심 변압기 1600KVA 전력 트랜스 S14-M 석유 철심 변압기 1600KVA 전력 트랜스

큰 이미지 :  S14-M 석유 철심 변압기 1600KVA 전력 트랜스

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Knkong
인증: ISO IEC CB
모델 번호: S11/S13/14-M
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD 1000-3000
포장 세부 사항: 표준 수출 포장
배달 시간: 15 일
지불 조건: L/C (신용장), 전신환
공급 능력: 달 당 100 단위

S14-M 석유 철심 변압기 1600KVA 전력 트랜스

설명
등급 전압: 10kV 조정 능력: 30-1600KVA
조정 주파수: 50Hz 표준: ISO IEC GB
OEM / ODM: 이용 가능합니다 제조소: KNKONG
하이 라이트:

석유 철심 변압기 1600KVA

,

1600KVA 전력 트랜스

,

S14-M 철심 변압기

S14-M 석유 철심 변압기 1600KVA 전력 트랜스

S11/S13/14-M 유압 변압기 ISO IEC GB 10KV 30-1600KVA 50Hz 지성 철심



제품 소개



제품표준

전원 변압기를 위한 GB1094.1-2013 총칙
GB1094.2-2013 전원 변압기 온도는 오릅니다
GB1094.3-2003 절연 계급과 전원 변압기을 판단하는 절연 시험
GB1094.5-2008 전원 변압기는 단락 회로 능력에 견딥니다
GB/T1094.10-2003 전원 변압기 - 10 부 : 소음 레벨의 확정
GB/T25446-2010 오일에 잠긴 무정형 합금은 배전 변압기 기술적인 매개 변수와 요구조건을 공동을 만듭니다



상태

1. 일반 환경의 조건 : 높이는 1000m을 초과하지 않습니다 ;
2. 가장 높은 대기 온도 +40 'C, 가장 낮은 -25 'C ;
3. 특별 환경을 위한 조건 : 1000m 에 높이 ;
4. 가장 높은 대기 온도 +40 'C, 가장 낮은 -45 'C. (명령할 때 기술을 상술했습니다) ;
5. 설치 위치 : 어떤 부식성 가스, 어떤 명백한 때 환경 ;
기록 : 사용자들에게 사용의 특별 조항 하에 제품을 제공하기 위해, 합의를 얻는 상태에 따르기.





10KV-S11 오일 트랜스 주요 기술 데이터

정격용량
(KVA)
높은 것
전압
(KV)
태핑
범위
로우
전압
(KV)
주파수
(Hz)
연결
기호
무부하손
(W)
부하 손실
(W)
무부하 전류
(%)
소음 수준
(dB)
단락
임피던스 (%)
계측기
X 비
(밀리미터 X 밀리미터)
차원
L*W*H (밀리미터)
(KG에) 짓누르세요
30 6
6.3
6.6
10
10.5
11
±5%
±2X 2. 5%
0.4 50
  1. yn11
  2. Y, 이노
100 630 2.3 44 4 400 770X545X890 260
50 130 910 2.0 44 400 790X560X920 320
80 180 1310 1.9 48 400 850X635X980 420
100 200 1580 1.8 48 550 865X685X990 470
160 280 2310 1.6 49 550 1120X740X1050 610
200 340 2730 1.5 51 550 1235X825X1080 750
250 400 3200 1.4 51 550 1275X860X1100 850
315 480 3830 1.4 53 550 1300X870X1170 960
400 570 4520 1.3 53 660 1395X960X1190 1160
500 680 5410 1.2 54 660 1530X1080X1230 1340
630 810 6200 1.1 54 4.5 660 1660X1180X1300 1660
800 980 7500 1.0 57 820 1740X1255X1400 2100
1000 1150 10300 1.0 57 820 1780X1320X1490 2400
1250 1360 12000 0.9 59 820 1855X1345X1580 2850
1600 1640 14500 0.8 59 820 1960X1415X1700 3430



10KV-S13/14 오일 트랜스는 기술 데이터를 정맥에 주사합니다

정격용량
(KVA)
높은 것
전압
(KV)
태핑
범위
로우
전압
(KV)
주파수
(Hz)
연결
기호
무부하손
(W)
부하 손실
(W)
무부하 전류
(%)
소음 수준
(dB)
단락
임피던스 (%)
계측기
X 비
(밀리미터 X 밀리미터)

차원

L*W*H (밀리미터)

(KG에) 짓누르세요
S13 S14 S13 S14
30

6

6.3

6.6

10

10.5

11

±5%

±2X 2.5%

0.4 50 D, yn11 Y. 이노 80 80 630/600 505/480 1.4 50 4 400X40C 1005X670X960 280
50 100 100 910/870 730/695 1.2 50 400 X 40C 1005X670X990 390
80 130 130 1310/1250 1050/1000 0.97 52 400X40C 1060 X 715X1040 495
100 150 150 1580/1500 1265/1200 0.97 52 550X55C 1075X735X1060 600
125 170 170 1890/1800 1510/1440 0.84 54 550X55C 1110X750X1100 690
160 200 200 2310/2200 1850/1760 0.84 54 550X55C 1140X780X1130 780
200 240 240 2730/2600 2185/2080 0.74 56 550X55C 1210X815X1150 908
250 290 290 3200/305 2560/2440 0.64 56 550X55C 1290X885X1190 1043
315 340 340 3830/3650 3065/2920 0.64 58 550X55C 1300X880X1230 1190
400 410 410 4520/4300 3615/3440 0.54 58 660 X 66C 1410X975X1300 1430
500 480 480 5410/5150 4330/4120 0.54 60 660X66C 1465 X 980X1390 1648
630 570 570 6200 4960 0.54 60 4.5 660X66C 1560X1050X1410 2027
800 700 700 7500 6000 0.48 62 820X82C 1700X1160X1480 2500
1000 830 830 10300 8240 0.42 62 820X82C 1790X1280X1520 2700
1250 970 970 12000 9600 0.36 65 820X82C 1890X1360X1600 3280
1600 1170 1170 14500 11600 0.36 69 820X82C 1970X1430X1700

3500



구조화 기능

철심 : 철심의 자성체는 무정형 합금을 사용합니다. 무정형 합금이 결정 구조를 가지지 않고, 부드러운 마그네틱 특성을 가지기 때문에, 히스테리시스 루프의 지역은 매우 좁고, 자화입니다
전력은 작습니다, 전기 고유 저항이 높고 와류 손실이 작고 따라서 이 물질로 만든 트랜스의 무부하손과 무부하 전류가 사용됩니다. 매우 낮습니다. 핵심은 동일 면에서 네개의 분리된 코아 틀로 구성됩니다
3상 5-칼럼 타입을 형성합니다. 그것은 단련되어야하고 직사각형 단면 형상과 교차 차단벽 조인트를 가지고 있어야 합니다.

감기세요 : 구리 전도체들과 함께 저전압 와인딩 (160kVA 또는 그 이하)을 사용하는 것뿐만 아니라, 동박으로 만들어진 원통 구조는 일반적으로 사용됩니다 ; 고전압 코일은 꾸불꾸불한 암페어 유통과 자속누설을 균형화시키기 위해 다층 구조 원통 구조를 사용합니다. 고전압과 저전압 와인딩은 직사각형 코일을 형성하기 위한 와이어 장력 장치와 함께 감기고 코일이 와인딩의 의학적 장점과 단락 회로에 견디기 위한 능력을 강화하기 위해 핫 프레스하고 형성함으로써 굳습니다.

오일 탱크 : 그것은 아름다운 전체 봉합과 유지보수가 필요없는 주름형 구조체를 채택합니다. 진보적 오일 탱크 생산기술을 통하여, 그것은 엄격한 압력을 겪습니다...
