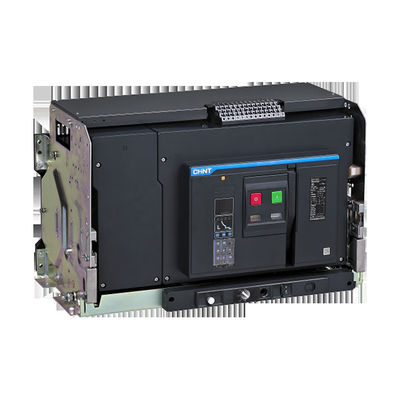

NXA 일련 ACB CHINT 회로 차단기 저전압 부분
에어코이르쿠이트 브레이커
또한 프레임 형태 회로 차단기로 알려진 유니버샬형 회로 차단기가 정상적 회로 조건 하에 경향을 만들고 옮기고 깰 수 있는 기계 스위치이고, 또한 특정한 비정상이 회로 조건 하에 특정 시간과 차단 전류를 만들고 옮길 수 있습니다. 전기 제품. 보편적 회로 차단기는 전기 에너지를 분배하고 과부담, 미달 전압, 단락 회로, 등에게서 회로와 전력 장비를 보호하는데 사용됩니다.
회로 차단기의 이런 유형은 일반적으로 철골을 가지고 있고 모든 부분이 골조에 설치됩니다. 그것은 대용량을 가지고 트리핑 장치의 다중 기능으로 설치될 수 있고 더 보조 접점이 더 높은 분할 능력과 열 안정성을 가지고 따라서 그것이 종종 높은 차단 용량과 선택성 보호 장치를 요구하여 곳에서 사용됩니다.
특징
지적 보편적 회로 차단기는 AC 50Hz와 380V, 660V의 정격 전압과 유통망에서 200A-6300A의 정격 전류에 적합합니다. 그들은 주로 전기 에너지를 분배하고 회로 차단기가 선택성 보호 장치, 정확한 행동이 불필요한 정전을 회피하고, 전원 공급기 신뢰성을 향상시킨다는 것을 달성할 수 있는 다양한 지적 방지 기능을 가지고 있는 과부담, 부족 전압, 단락 회로, 단일-위상에게서 전선과 전력 장비를 보호하는데 사용됩니다. 정상 상태 하에, 그것은 라인의 드문 스위칭을 위해 사용될 수 있습니다. 1250A 이하 회로 차단기는 AC 50Hz 전압 380V 네트워크에서 과부담과 단락 회로에게서 모터를 보호하는데 사용될 수 있습니다. 정상 상태 하에, 그것은 또한 모터의 드문 개시를 위해 사용될 수 있습니다.
프레임 크기 (A) : 1600, 2000, 3200, 4000
차단 용량 : N,S,H
정격 전압 우에 (VAC) : 380/400/415
극수 : 3P, 4P
설치 방법 : 드로우아웃 타입, 고정형
와이어링 형식 : 수평선상 후면 접속
사용가능합니다
작동 조건과 환경 적용성
작동 온도 :
전기적이고 기계적 특성은 대기 온도에 적용할 수 있습니다
-5C-+40C의. NXA는 또한 -45C-+70C (Ｍ 타입의 대기 온도에서 작동할 수 있습니다,
타입), -20C-+70C (p 형, 에이치형, CD-1), 감쇄 요소는 P21-22에서 나타납니다.
저장 조건 : -45C-70C에 적용되세요
NXA는 다음과 같은 전자파 장애에 저항할 수 있습니다
― 과전압은 전자파 장애에 의해 발생했습니다
― 과전압은 환경 간섭 또는 전력 배전 시스템에 의해 발생되었습니다
― 무선 전파 (전파, 인터컴, 레이더와 기타 등등)의 정전기 방전
NXA 회로 차단기는 성공적으로 전자파 적합성을 위한 테스트를 통과했습니다
IEC / EN 60947-2 다음과 같은 표준 (EMC)에따르면 상세화됩니다
부속물 Ｆ
실험은 트리핑 시간에 어떤 오동작 개방과 어떤 간섭도 보증할 수 없습니다
보호 그레이드 :
앞 IP 20, 다른 쪽 IP 00
지능 제어기
Ｍ 타입 (기본 형태)
ASIC (원칩주문형 반도체) 기능 : 전류 측정기와 디스플레이, 보호 기능 Ｌ Ｓ I&G
타입 (전류형)
― Ｍ 타입의 모든 보호 기능을 포함하기
― 비평형 전류 보호
p 형 (전력형)
― 기본적 기능, 보호 기능 : Ｌ, Ｓ, I&G
― 전류, 전압, 전기 등의 동력 측량기 기능.
― LCD 디스플레이
에이치형 (고조파형)
― p 형의 모든 보호와 측정 기능을 포함하기
― 고조파 측정 방법과 해석
― 통신 기능
