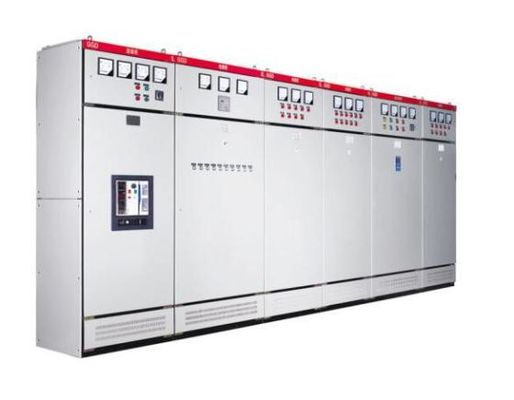

1000A 380V GGD 형태 Lv 개폐기 제어판 전기 제어

1000A 380V GGD 형태 Lv 개폐기 제어판 전기 제어
1000A 380V GGD 형태 Lv 개폐기 제어판 전기 제어

큰 이미지 :  1000A 380V GGD 형태 Lv 개폐기 제어판 전기 제어

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CCC ISO9001 GB7251 IEC439
모델 번호: GGD
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 포장
배달 시간: 15 일로 일합니다
지불 조건: L/C (신용장), 전신환
공급 능력: 달 당 500 단위
접촉

1000A 380V GGD 형태 Lv 개폐기 제어판 전기 제어

설명
전압: 380V 경향: 1000-3150A
주파수: 50/60Hz 사용하기: 전기 통제
OEM / ODM: 당신의 캐드 도면을 공유하세요 제조소: KNKONG
강조하다:

GGD 유형 Lv 개폐 장치 패널

,

1000A Lv 개폐 장치 패널

,

전기 제어 Lv 개폐 장치 패널

1000-3150A 최대 380V GGD 유형 개폐기 전기 제어반

380V, 50/60Hz
모듈식 디자인, 쉬운 조립
인클로저: 최대.IP40
CCC, ISO9001, GB7251, IEC439
SLD(Single Line Drawing) 또는 요구 사항을 보내주시면 스위치기어 계획을 설계해 드립니다.

문의

제품 소개

일반

GGD 유형 AC 저전압 배전 캐비닛은 전력용 전기 에너지로 발전소, 변전소, 공장 및 광업과 같은 전력 사용자를 위한 AC 50Hz, 정격 전압 380V 및 정격 전류 1000A ~ 3150A의 배전 시스템에 적합합니다. , 조명 및 배전 장비 변환, 배전 및 제어 목적.GGD AC 저전압 배전 캐비닛은 안전, 경제성, 합리성 및 신뢰성의 원칙을 기반으로 설계된 새로운 유형의 저전압 배전 캐비닛입니다.이 제품은 높은 차단 용량, 우수한 동적 및 열 안정성, 유연한 전기 방식, 편리한 조합, 강력한 시리즈 및 실용성, 새로운 구조 및 높은 보호 수준의 특성을 가지고 있습니다.저압 배전반의 대체품으로 사용할 수 있습니다.
G: AC 저전압 배전 캐비닛
G: 전기 부품의 고정 설치 및 고정 배선
D: 전원 캐비닛

근무 환경
1. 주위 온도는 +40℃ 이하, -5℃ 이상이어야 합니다.
2. 제품을 설치하여 사용할 때 사용 장소의 고도는 2000M를 넘지 않아야 합니다.
3. 주변 공기의 상대 습도는 90%(+25℃) 이하입니다.
4. 진동 및 충격이 심한 장소, 전기부품이 부식되지 않는 장소에 설치하여야 한다.
5. 주변 공기의 상대 습도는 최고 온도가 40도일 때 5%를 초과하지 않으며 더 낮은 온도에서 더 큰 상대 온도가 허용됩니다.
온도 변화는 때때로 결로 현상을 일으킬 수 있음
6. 이용자에게 특별한 요구사항이 있는 경우 제조사와 협의하여 해결할 수 있습니다.




풍모
1. GGD AC 저압 배전 캐비닛의 바닥은 일반 바닥 형태를 채택하고 프레임은 8MF 냉간 성형 강재로 용접하여 조립됩니다.프레임 부품 및 특수 지지 부품은 캐비닛 바닥을 보장하기 위해 지정된 철강 제조업체에서 공급합니다.정밀도와 품질.일반 캐비닛의 부품 및 구성 요소는 모듈의 원리에 따라 설계되었으며 범용 계수가 높은 20개의 모듈 장착 구멍이 장착되어 있습니다.공장에서 사전 생산을 실현할 수 있습니다.이는 생산 주기를 단축할 뿐만 아니라 작업 효율성을 향상시킵니다.
2. GGD 캐비닛은 캐비닛이 작동 중일 때 방열 문제를 충분히 고려하여 설계되었습니다.캐비닛의 상단과 하단에 다른 수의 냉각 슬롯이 있습니다.
캐비닛의 전기 부품이 가열되면 열이 상승하여 상단 슬롯을 통해 방출되고 차가운 공기는 하단 슬롯에서 캐비닛으로 지속적으로 보충되어 밀폐 된 캐비닛이 아래에서 위로 자연 환기 채널을 형성합니다. 방열 영역에 도달합니다.목적.
3. 현대 산업 제품 디자인의 요구 사항에 따라 황금 비율 방법을 채택하여 캐비닛 모양과 각 부분의 분할 크기를 디자인하여 전체 모양이 아름답고 신선합니다.
4. 도어는 설치용 힌지 경첩으로 프레임에 연결됩니다.분해하기 쉽습니다.문의 접는 가장자리에 산 모양의 고무 플라스틱 스트립이 있습니다.문이 닫히면 문과 프레임 사이에 내장된 스트립에 일정한 압축 행정이 있어 문이 캐비닛 본체와 직접 충돌하는 것을 방지하고 문의 보호 수준을 향상시킬 수 있습니다.
5. 전기 부품이 장착된 계기 도어는 여러 가닥의 부드러운 구리선으로 프레임에 연결됩니다.캐비닛의 설치 부품과 프레임은 널링 나사로 연결되며 전체 캐비닛은 완전한 접지 보호 회로를 구성합니다.
6. 폴리에스터 오렌지 모양의 베이킹 페인트는 캐비닛 표면 페인트에 사용됩니다.접착력이 강하고 질감이 좋습니다.전체 캐비닛은 눈부신 효과를 피하고 근무하는 직원에게보다 편안한 시각적 환경을 조성하는 무광택 톤입니다.
7. 현장에서 메인 부스바의 조립 및 조정을 용이하게 하기 위해 필요할 때 캐비닛의 상단 덮개를 제거할 수 있습니다.캐비닛 상단의 네 모서리에는 들어 올리고 운반하기 위한 리프팅 링이 장착되어 있습니다.
8. 캐비닛 본체 보호 등급은 IP30이며 사용자는 사용 환경의 요구 사항에 따라 IP20 ~ IP40 중에서 선택할 수도 있습니다.

설치 및 사용
제품이 수령 장소에 도착한 후 먼저 포장이 온전하고 손상되지 않았는지 확인하십시오.문제가 발견되면 해당 부서에 통보하여 원인을 파악해야 합니다.즉시 설치되지 않는 제품은 정상적인 사용 조건에 따라 적절한 장소에 설치해야 합니다.
1. 제품의 설치는 설치도에 따라 하여 주십시오.기초 채널 강철 및 볼트는 사용자가 준비해야 합니다.메인 부스바를 설치할 때 랩 표면을 수리하고 수평을 유지하고 중성 바셀린 또는 기타 조치로 청소 및 코팅한 다음 볼트로 고정해야 합니다.
2. 설치 후 제품을 운전하기 전에 다음 사항에 대하여 검사 및 시험을 하여야 한다.
A 캐비닛 본체의 표면 페인트가 벗겨지는지, 캐비닛이 건조하고 깨끗한지 확인하십시오.
B. 전기 부품의 작동 메커니즘이 유연하고 방해가 되거나 과도한 작동력이 없어야 합니다.
다. 주요 전기 제품의 온오프가 신뢰할 수 있고 정확한지, 보조 접점의 온오프가 신뢰할 수 있고 정확한지 여부
D. 계기의 표시와 변압기의 극성 및 변경이 정확한지 여부
E. 버스 연결이 양호한지, 절연 지지대, 설치 부품 및 액세서리가 견고하고 안정적으로 설치되었는지 여부
F 보조 접점이 요구 사항을 충족하는지 여부, 퓨즈의 퓨즈 코어 사양이 올바른지, 릴레이의 설정 값이 설계 요구 사항을 충족하는지, 동작이 정확한지 여부
G 회로의 접점이 전기 개략도의 요구 사항을 충족하는지 여부
H 보호 회로 시스템이 요구 사항을 충족하는지 여부
I 500V 메그옴미터를 사용하여 1메그옴 이상의 절대 저항값을 측정합니다.
3. 사용상의 주의사항:
A 본 제품은 저압 배전함 수리용으로 벽걸이 설치가 아닌 단면(전면)조작, 양면개방 도어입니다.제품 유지보수 채널과 캐비닛 도어는 작동, 검사 및 유지보수를 위해 들어가거나 열 수 있는 자격을 갖춘 전문가여야 합니다.
B. 공기 회로 차단기는 여러 번 닫고 열면 주 접점의 국부적 화상을 일으키고 탄소 물질을 생성하여 접점 저항을 증가시킵니다.공기 회로 차단기는 작동 지침에 따라 정기적으로 유지보수 및 점검해야 합니다.
