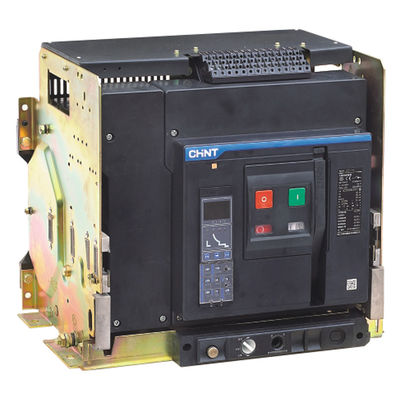

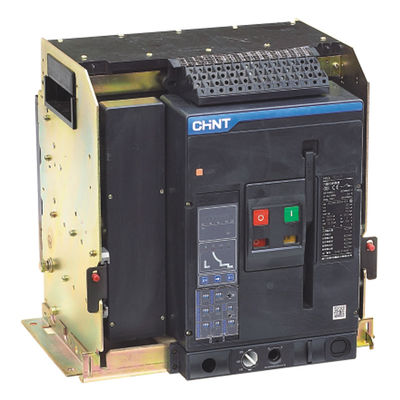

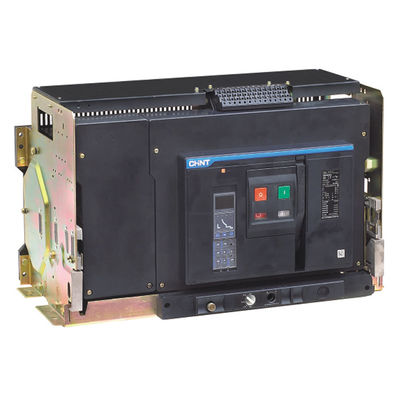

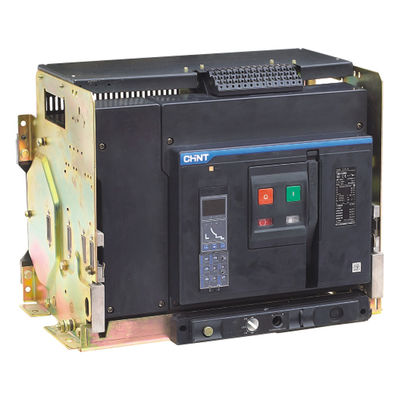

NXA 시리즈 저압 기중 차단기 3 남극 1600A ACB
회로 차단기
프레임 크기 (A) : 1600, 2000, 3200, 4000
차단 용량 : N,S,H
정격 전압 우에 (VAC) : 380/400/415
극수 : 3P, 4P
설치 방법 : 드로우아웃 타입, 고정형
와이어링 형식 : 수평선상 후면 접속
사용가능합니다
작동 조건과 환경 적용성
작동 온도 :
전기적이고 기계적 특성은 대기 온도에 적용할 수 있습니다
-5C-+40C의. NXA는 또한 -45C-+70C (Ｍ 타입의 대기 온도에서 작동할 수 있습니다,
타입), -20C-+70C (p 형, 에이치형, CD-1), 감쇄 요소는 P21-22에서 나타납니다.
저장 조건 : -45C-70C에 적용되세요
NXA는 다음과 같은 전자파 장애에 저항할 수 있습니다
― 과전압은 전자파 장애에 의해 발생했습니다
― 과전압은 환경 간섭 또는 전력 배전 시스템에 의해 발생되었습니다
― 무선 전파 (전파, 인터컴, 레이더와 기타 등등)의 정전기 방전
NXA 회로 차단기는 성공적으로 전자파 적합성을 위한 테스트를 통과했습니다
IEC / EN 60947-2 다음과 같은 표준 (EMC)에따르면 상세화됩니다
부속물 Ｆ
실험은 트리핑 시간에 어떤 오동작 개방과 어떤 간섭도 보증할 수 없습니다
보호 그레이드 :
앞 IP 20, 다른 쪽 IP 00
지능 제어기
Ｍ 타입 (기본 형태)
ASIC (원칩주문형 반도체) 기능 : 전류 측정기와 디스플레이, 보호 기능 Ｌ Ｓ I&G
타입 (전류형)
― Ｍ 타입의 모든 보호 기능을 포함하기
― 비평형 전류 보호
p 형 (전력형)
― 기본적 기능, 보호 기능 : Ｌ, Ｓ, I&G
― 전류, 전압, 전기 등의 동력 측량기 기능.
― LCD 디스플레이
에이치형 (고조파형)
― p 형의 모든 보호와 측정 기능을 포함하기
― 고조파 측정 방법과 해석
― 통신 기능
