제품 상세 정보:
|
| 등급 전압: | 40.5 KV | 정격 전류: | 630/1250/1600/2000/2500A |
|---|---|---|---|
| 조정 주파수: | 50Hz | 표준: | CCC,ISO9001, CE, CB,IEC60898 |
| OEM / ODM: | 이용 가능합니다 | ||
| 하이 라이트: | 20KA 실내 볼륨 제어 블록,실내 볼륨 제어 블록 회로 차단기,20KA 볼륨 제어 블록 회로 차단기 |
||

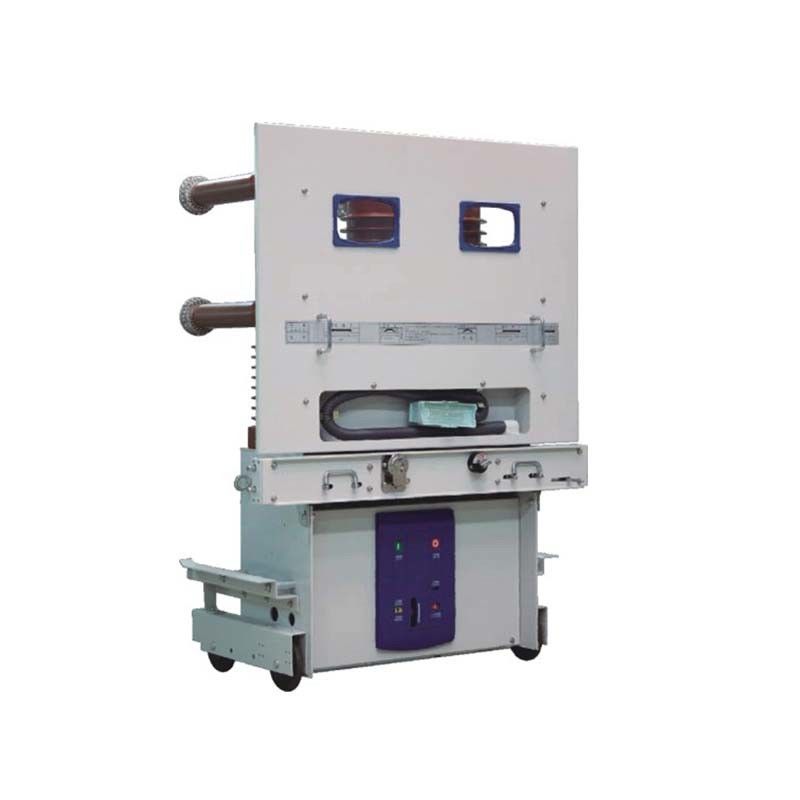

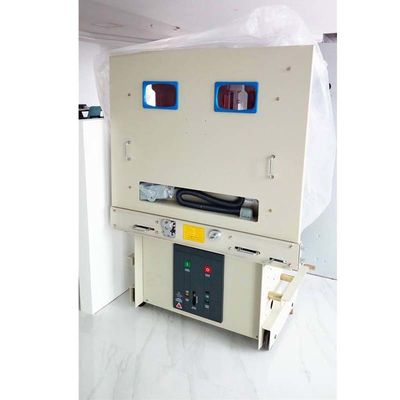

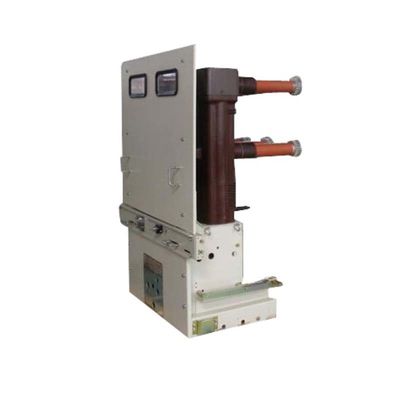

실내 볼륨 제어 블록 소매 또는 내장된 막대기 12-40.5KV, 3상 50HZ 400/630A, AC / DC 110/220V CCC,ISO9001, CE, CB,IEC60898
제품 소개
구조 특징
1. 믿을 만한 모듈 봄 연산메커니즘 : 봄 연산메커니즘의 설계는 매뉴얼 저장 에너지와 전기 저장 에너지의 기능을 가지고 있는 업 다운 방식입니다 ; 작은 사이즈와 좋은 전체적인 인장강도와 성능
2. 소매 구조(VS1-40.5) : 기간 회로의 진공 소멸실은 닫힌 절연성 드럼 안에서 있습니다 ; 절연성 드럼의 재료는 믿을 만한 기계적이고 전기적 성질을 가지는 에폭시 수지입니다. 사용하는 것 APG 과정 주조를 진보시켰습니다, 절연성 드럼이 지원과 상계면의 역할과 상대적 단열 효과를 합니다
3. 캡슐화된 막대기 구조(VS1-40.5E) : 전도성 회로는 단단한 캡슐화 막대기를 채택합니다 ; 사용하는 것 APG 과정 주조를 진보시켰고 진공 차단기를 두었고 에폭시물로 캡슐화된 다른 부품 (1차 회로를 위해) 고체가 메인 회로 모듈을 만듭니다. 안쪽과 바깥쪽 두배 스커트 디자인으로, 막대기는 큰 연면 거리, 높은 의학적 장점, 하이 파트 정확도, 더 적은 부분, 어떤 이차적 조정과 작은 랩핑된 표면과 같은 기능도 가지고 있지 않습니다
4. 표준 온-오프 기능 모듈 : 2 기능 모듈을 포함하는 모듈 설계 스프링 메카니즘 : 마감과 개시 ; 그것은 편리한 유지와 신속 교환과 부족한 유지 보수 시간의 특성을 가집니다 ; 마감과 제동 모듈을 대체하는 것 뒤에 전체 회로 차단기의 연산메커니즘을 위한 어떤 재조정, 어느 것이 정비 작업을 줄일 수 없습니까
5. 더 좋은 손수레 호환성과 적용성, 설치 크기와 ZN85, VD4와 다른 제품 ; 강한 제동 능력, 긴 서비스 라이프
정규 사용 상태
| 높이 | ≤1000m | |
| 대기 온도 | 맥스 | +40C |
| 민 | -15C | |
|
주변습도 : 최대 평균 습도 |
24 시간 ≤95% | |
| 1 달 ≤90% | ||
| 최대 수증기 압력 | 24 시간 ≤2.2kpa | |
| 1 달 ≤1.8kpa | ||
대기는 먼지 연기, 부식성이거나 연소성 가스, 증기 또는 스모그의 어떤 명백한 오염도 가지고 있지 않습니다
VS1-40.5/E 기술적인 매개 변수
| 아니오. | 항목 | 유닛 | 매개 변수 |
| 1 | 정격 전압 | KV | 40.5 |
| 2 | 정격 주파수 | Hz | 50 |
| 3 | 정격 전력 주파수는 voltage/1 분에 견딥니다 | KV | 95 |
| 4 | 평가된 전격적 임펄스 내전압 | KV | 185 |
| 5 | 정격 전류 | A | 630 1250 1600 2000 2500 |
| 6 | 평가된 단락 차단 전류 | KA | 20 25 31.5 |
| 7 | 평가된 단구간 내전류 | KA | 20 25 31.5 |
| 8 | 평가된 단락 기호 전류 | KA | 50 63 80 |
| 9 | 내압 경향의 평가된 피크 값 | KA | 50 63 80 |
| 10 | 단락의 평가된 지속 기간 | Ｓ | 4 |
| 11 | 평가된 동작 시퀀스 | O-0.3s-CO-180s-CO | |
| 12 | 차단 시간 | 부인 | ≤80 |
| 13 | 기계적 내구성 | 시간 | 10000 |
| 14 | 평가된 단일 케페시터 은행 차단 전류 | A | 400/630 |
| 15 | 현재 차단 시간을 깨는 평가된 단락 회로 | 시간 | 30 |
| 16 | 사이즈 (length*width*high) | 밀리미터 | 1246*1700*905 |
| 17 | 에너지 저장 모터의 정격 전압 | Ｖ | AC110/220, DC110/220 |
| 18 | 중량 | Kg | 466 |
역학적 성질 매개 변수
| 아니오. | 항목 | 유닛 | 매개 변수 |
| 1 | 단락 접촉 사이의 제거 | 밀리미터 | 18±2 |
| 2 | 오버 스트로크 | 3.5~4 | |
| 3 | 에너지 저장 모터의 정격 전력 | Ｗ | 230 |
| 4 | 에너지 저장 시간 | Ｓ | ≤15 |
| 5 | 접촉 마감의 도약 지속 기간 |
부인 |
≤3 |
| 6 | 3 단계 개시와 마감의 비동시성 | ≤2 | |
| 7 | 차단 시간 | ≤70 | |
| 8 | 투입시간 | ≤90 | |
| 9 | 중단 브레이크 도약 | Ｍ | ≤3 |
| 10 | 평균 차단 속도 | 초당 미터 | 1.7±0.3 |
| 11 | 평균 제작 속도 | 0.7±0.3 |
