제품 상세 정보:
|
등급 전압: | 3.6-24KV | 정격 전류: | 630-4000A |
---|---|---|---|
조정 주파수: | 50Hz | 표준: | IEC |
OEM / ODM: | 이용 가능합니다 | ||
하이 라이트: | KYN28-12 고압 금속클래드 개폐기,고압 금속클래드 개폐기,11KV Mv 패널 보드 |
제품 소개
장군

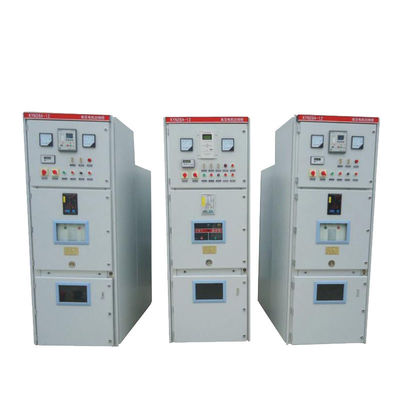

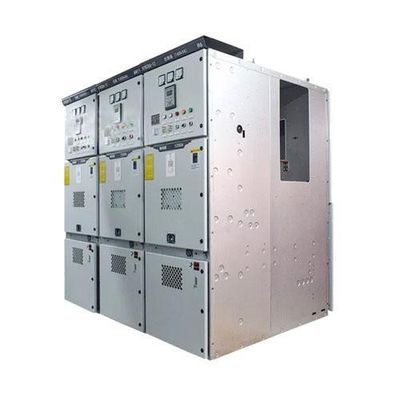

KYN28 실내 메탈 클래드 개폐 장치는 3.6~24kV,3-phase AC50/60Hz,single-bus를 위한 완전한 전력 분배 장치고 단모선 구분된 시스템입니다.그것은 주로 발전소에서 중앙 / 소형 발전기의 전력 전송을 위해 사용됩니다 ;수전, 배전에서 지국을 위한 전송과 공장의 전원 시스템, 광산과 기업과 큰 고전압 모터, 기타 등등의 개시가, 제어하기 위해, 시스템을 보호하고 모니터링합니다.개폐기는 IEC,GB3906-91을 만납니다.국내 VS1 진공 회로 차단기와 함께 사용될뿐 아니라, 그것은 또한 GE,etc.로부터 ABB로부터의 VD4와 지멘스로부터의 3AH5 국내 ZN65A와 VB2와 함께 사용될 수 있습니다, 참으로 좋은 공연과 전력 분배 장치입니다.
벽 장착과 착수 준비 유지를 위해 그 요구를 만족시키기 위해, 운영자가 소격실 앞에 그것을 유지하고 조사할 수 있도록, 개폐기는 특별한 전류 변압기를 갖추고 있습니다.
서비스 환경
1. 대기 온도 : -25C~+40C
2. 습도 :월간 평균 습도 95% ; 일일 평균 습도 90% .
3. Altitude2500m
4. 분명히 부식성이고 가연성 가스에 의해 오염되지 않는 대기가 기타 등등을 증발시킵니다.
5. 어떤 빈번한 격렬한 쉐이크
완전히 시험된 타입
개폐기는 국제적 (IEC) 기준으로 볼 때 요구된 모든 시험을 치르었습니다. 각각 개폐기 장치는 배달 전에 공장에 정기 시험을 받습니다. 이러한 시험은 각각 설치의 특정 특징을 기반으로 개폐기의 기능 점검을 제공하도록 의도됩니다.
기술 데이터
아니오. | 항목 | 유닛 | 매개 변수 | ||
1 | 정격 전압 | kV | 3.6~24 | ||
2 | 정격 주파수 | Hz | 50/60 | ||
3 | 정격 전류 |
A |
630,1250,1600,2000,2500,3150,4000 | ||
4 |
가지 버스바 정격 전류 |
630,1250,1600,2000,2500,3150,4000 |
|||
5 |
메인 버스바 정격 전류 |
630,1250,1600,2000,2500,3150,4000 |
|||
6 |
1 분 상용 주파 내전압 | 습식 |
KV |
38 | 50/60 |
건식 |
48 |
60/65 |
|||
7 |
전격적 임펄스 내전압 |
kV |
75 |
95/125 |
|
8 |
평가된 단락 회로 차단 전류 (성수기) |
KA |
40/50/63/80/100 |
||
9 |
짧은 시간 내성 경향(4s) |
20/25/31.5/40 |
|||
10 | 보호 유형 | 주택을 위한 IP4X |
