제품 상세 정보:
|
| 등급 전압: | 40.5kV | 정격 전류: | 630A 1250A 2500A |
|---|---|---|---|
| 조정 주파수: | 50Hz | 기준: | CCC,ISO9001, CE, CB,IEC60898 |
| OEM / ODM: | 이용 가능합니다 | 제조소: | KNKONG |
| 하이 라이트: | 실내 볼륨 제어 블록 회로 차단기,내장된 막대기 실내 볼륨 제어 블록,VS1-40.5KV 볼륨 제어 블록 회로 차단기 |
||
제품 소개
구조 특징
1. 믿을 만한 모듈 봄 연산메커니즘 : 봄 연산메커니즘의 설계는 매뉴얼 저장 에너지와 전기 저장 에너지의 기능을 가지고 있는 업 다운 방식입니다 ; 작은 사이즈, 좋은 전체적인 인장강도와 성능
2. 소매 구조(VS1-40.5) : 기간 회로의 진공 소멸실은 닫힌 절연성 드럼 안에서 있습니다 ;절연성 드럼의 재료는 믿을 만한 기계적이고 전기적 성질을 가지는 에폭시 수지입니다. 사용하는 것 APG 과정 주조를 진보시켰습니다, 절연성 드럼이 지원과 상계면의 역할과 상대적 단열 효과를 합니다

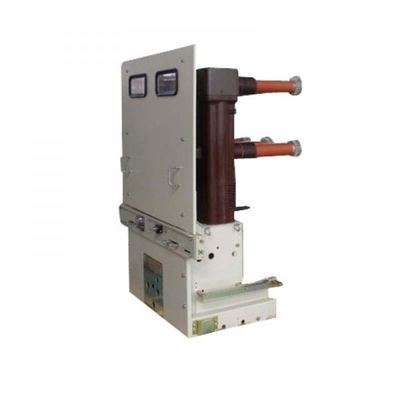

3. 캡슐화된 막대기 구조(VS1-40.5E) :전도성 회로는 단단한 캡슐화 막대기를 채택합니다 ;사용하는 것 APG 과정 주조를 진보시켰고 진공 차단기를 두었고 에폭시물로 캡슐화된 다른 부품 (1차 회로를 위해) 고체가 메인 회로 모듈을 만듭니다. 안쪽과 바깥쪽 두배 스커트 디자인으로, 막대기는 큰 연면 거리, 높은 의학적 장점, 하이 파트 정확도, 더 적은 부분, 어떤 이차적 조정과 작은 랩핑된 표면과 같은 기능도 가지고 있지 않습니다
4. 표준 온-오프 기능 모듈 : 2 기능 모듈을 포함하는 모듈 설계 스프링 메카니즘 : 마감과 개시 ; 그것은 편리한 유지, 신속 교환과 부족한 유지 보수 시간의 특성을 가집니다 ; 전체 회로 차단기의 연산메커니즘을 위한 어떤 재조전 후 정비 작업을 줄일 수 있는 마감과 제동 모듈을 대체합니다
5. 더 좋은 손수레 호환성과 적용성, 설치 크기와 ZN85, VD4와 다른 제품 ; 강한 제동 능력, 긴 서비스 라이프
정규 사용 상태
|
높이 |
≤1000m |
|
|
대기 온도 |
맥스 |
+40C |
|
민 |
-15C |
|
|
주변습도 : 최대 평균 습도 |
24 시간 ≤95% |
|
|
1 달 ≤90% |
||
|
최대 수증기 압력 |
24 시간 ≤2.2kpa |
|
|
1 달 ≤1.8kpa |
||
대기는 먼지 연기, 부식성이거나 연소성 가스, 증기 또는 스모그의 어떤 명백한 오염도 가지고 있지 않습니다
VS1-40.5/E 기술적인 매개 변수
|
아니오. |
항목 |
유닛 |
매개 변수 |
|
1 |
정격 전압 |
KV |
40.5 |
|
2 |
정격 주파수 |
Hz |
50 |
|
3 |
정격 전력 주파수는 voltage/1 분에 견딥니다 |
KV |
95 |
|
4 |
평가된 조명 임펄스 내전압 |
KV |
185 |
|
5 |
정격 전류 |
A |
630 1250 1600 2000 2500 |
|
6 |
평가된 단락 차단 전류 |
KA |
20 25 31.5 |
|
7 |
평가된 단구간 내전류 |
KA |
20 25 31.5 |
|
8 |
평가된 단락 기호 전류 |
KA |
5063 80 |
|
9 |
내전류의 평가된 피크 값 |
KA |
5063 80 |
|
10 |
단락의 평가된 지속 기간 |
Ｓ |
4 |
|
11 |
평가된 동작 시퀀스 |
O-0.3s-CO-180s-CO |
|
