제품 상세 정보:
|
| 제조소: | KNKONG | 전압: | 12kV |
|---|---|---|---|
| 경향: | 20KA/25KA/31.5KA/40KA | 타입: | 진공 |
| 폴란드: | 3 | 기준: | ISO9001 :2015, CCC,ISO9001, CE, CB,IEC60898 |
| 하이 라이트: | 볼륨 제어 블록 진공 회로 차단기,VS1-12 3 단계 볼륨 제어 블록,볼륨 제어 블록 진공 회로 차단기 40KA |
||

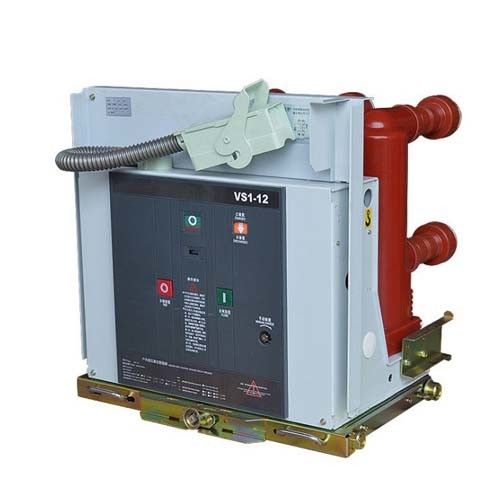

진공 회로 차단기 볼륨 제어 블록 12 kv,3-phase AC 50/60Hz VS1-12 시리즈
제품 소개
전호 끄기 뒤에 있는 접점 갭에서 그것의 아크 소멸 매질과 절연성 매체가 둘다 바쿠아이기 때문에 하이-볼타게 진공 회로 차단기는 명명됩니다 ; 진공 회로 차단기는 크기에 작으며, 빈번한 작동과 유지 없는 전호 끄기에 적합한 무게에 빛. 장점, 그것이 유통망에 더 인기있습니다.
VS1-Series 볼륨 제어 블록 진공 회로 차단기는 적용 가능한 3-12kV, 3대 단계 AC 50/60Hz 실내 개폐기이고, 산업적이고 마이닝 확립 변압기변전소 장비를 위해 보호와 제어 장치의 역할을 할 수 있습니다. 그들의 봄 연산메커니즘을 위해 모듈이고 독립적인 프레임 디자인과 함께, VS1 회로 차단기는 KYN28 미드세트와 고정된 개폐기와 함께 작동할 수 있습니다. 이러한 회로 차단기는 손수레 부대로서 트럭으로 양쪽 고정 설치와 집회의 대상입니다
정규 사용 상태
| 높이 | ≤1000m | |
| 대기 온도 | 맥스 | +40C |
| 민 | -15C | |
|
주변습도 : 최대 평균 습도 |
24 시간 ≤95% | |
| 1 달 ≤90% | ||
| 최대 수증기 압력 | 24 시간 ≤2.2kpa | |
| 1 달 ≤1.8kpa | ||
VS1 기술적인 매개 변수
| 아니오. | 항목 | 유닛 | 매개 변수 | ||||||
| 1 | 정격 전압 | KV | 12/24 | ||||||
| 2 | 정격 주파수 | Hz | 50 | ||||||
| 3 |
평가된 절연 계급 |
1 분 상용 주파 내성 전압(r.m.s) |
KV |
42(phase-to-phase,phase-to-earth) 48 (단로 거리를 가로질러) |
|||||
| 조명 임펄스 내전압 (성수기) |
75(phase-to-phase,phase-to-earth) 85 (단로 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 평가된 단락 차단 전류 |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | 평가된 단구간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 평가된 단락 기호 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 평가된 최대 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 평가된 지속 기간 | Ｓ | 4 | ||||||
| 10 | 평가된 동작 시퀀스 | O-0.3s-O/C-180s-O/C | |||||||
| O-180s-O/C-180s-O/C(40KA) | |||||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임즈 지 | 30/20 타임즈 지(40KA) | ||||||
| 12 | 기계적 내구성 | Ops | 20000 | ||||||
| 13 | 평가된 단일 케페시터 은행 차단 전류 |
A |
630 | ||||||
| 14 | 평가된 연속 축전지 은행 차단 전류 | 400 | |||||||
| 15 | 두배 지구 결점 차단 전류 | 27.4 | |||||||
| 16 | 무방한 최대 접점침식 |
밀리미터 |
3 | ||||||
| 17 | 단락 접촉 사이의 제거 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3 단계 개시와 마감의 비동시성 |
부인
|
≤2 | ||||||
| 20 | 접촉 마감의 도약 지속 기간 | ≤2 | |||||||
| 21 | 평균 차단 속도 (인스턴트식품 브레이킹 6 밀리미터) |
초당 미터
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 투입시간 |
부인
|
≤100 | ||||||
| 24 | 차단 시간 | ≤50 | |||||||
|
25 |
페이즈당 기간 회로의 저항 |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 브레이킹 도약 크기와 연락하세요 | 밀리미터 | ≤2 | ||||||
|
27 |
정격 구동 전압 | 평가된 작동 voltage(V)AC/DC |
Ｖ |
24* | 110 | 220 | |||
| 정상 작동 전압의 범위 | 열리는 것 :전압이 30% 정격 전압, 개구 작동 보다 낮다는 경우에서, 65%-120% 정격 전압은 허락되지 않습니다 | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | Ｖ | AC110/220,DC110/220 | ||||||
| 29 | 에너지 저장 시간 | Ｓ | ≤15 | ||||||
공장
책임 : 생산 연구 개발 MV& LV 스위치, outdoor&indoor 볼륨 제어 블록, 배전 단말기 (DTU, FTU).
설립의 년 : 열번째-June-2009
등록 자본 :RMB102,000,000 (USD 15,000,000)
사 면허 : 91410104689749184A
제작 작업장 지역 :20,000 평방미터
회사 본질 :민간기업
종업원 수 :180
수석 엔지니어 :20-30
2019년 위의 연례 판매량 :RMB200,000,000 (USD 26,000,000)
담당자: Ken Chan (English)
전화 번호: 0086 13938551009
