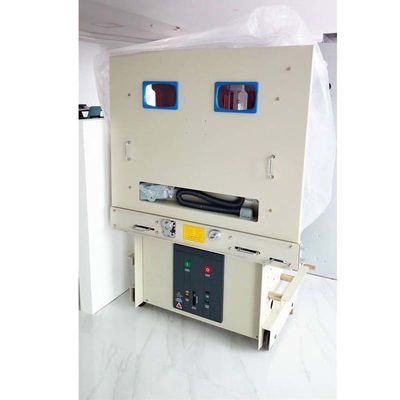

VS1-40.5T High Voltage VCB Indoor Vacuum Circuit Breaker 40.5 KV

VS1-40.5T 종류 실내 고전압 진공 회로 차단기 전기 장비 공급

제품 소개

-40.5 (모듈형) 실내 진공 회로 차단기는 40.5kV와 3상 AC 50Hz의 정격 전압과 실내 고전압 장비에 적합합니다. 그것은 부하 전류, 과부하 전류와 단락 회로로서 산업적이고 마이닝 기업, 발전소와 지국으로서 사용될 수 있습니다. 통용을 위해, 그것은 빈번한 작동에 적합합니다.

구조 특징

1. 믿을 만한 모듈 봄 연산메커니즘 : 봄 연산메커니즘의 설계는 매뉴얼 저장 에너지와 전기 저장 에너지의 기능을 가지고 있는 업 다운 방식입니다 ; 작은 사이즈와 좋은 전체적인 인장강도와 성능

2. 소매 구조(VS1-40.5) : 기간 회로의 진공 소멸실은 닫힌 절연성 드럼 안에서 있습니다 ; 절연성 드럼의 재료는 믿을 만한 기계적이고 전기적 성질을 가지는 에폭시 수지입니다. 사용하는 것 APG 과정 주조를 진보시켰습니다, 절연성 드럼이 지원과 상계면의 역할과 상대적 단열 효과를 합니다

3. 캡슐화된 막대기 구조(VS1-40.5E) : 전도성 회로는 단단한 캡슐화 막대기를 채택합니다 ; 사용하는 것 APG 과정 주조를 진보시켰고 진공 차단기를 두었고 에폭시물로 캡슐화된 다른 부품 (1차 회로를 위해) 고체가 메인 회로 모듈을 만듭니다. 안쪽과 바깥쪽 두배 스커트 디자인으로, 막대기는 큰 연면 거리, 높은 의학적 장점, 하이 파트 정확도, 더 적은 부분, 어떤 이차적 조정과 작은 랩핑된 표면과 같은 기능도 가지고 있지 않습니다

4. 표준 온-오프 기능 모듈 : 2 기능 모듈을 포함하는 모듈 설계 스프링 메카니즘 : 마감과 개시 ; 그것은 편리한 유지와 신속 교환과 부족한 유지 보수 시간의 특성을 가집니다 ; 마감과 제동 모듈을 대체하는 것 뒤에 전체 회로 차단기의 연산메커니즘을 위한 어떤 재조정, 어느 것이 정비 작업을 줄일 수 없습니까

5. 더 좋은 손수레 호환성과 적용성, 설치 크기와 ZN85, VD4와 다른 제품 ; 강한 제동 능력, 긴 서비스 라이프

정규 사용 상태

1. 대기 온도 : -15C-+40C, 평균 온도가 24 시간 후에 많아야 35C입니다
2. 해발고도 :≤1000m ;
3. 상대 습도 : 1일의 평균습도는 거의 95%나 다름없어야 합니다 ; 한 달의 평균습도는 거의 90%나 다름없어야 합니다 ;
4. 포화 증기압 : 1일에서의 평균압력은 거의 2나 다름없어야 합니다. 2kPa, 한 달의 평균습도가 거의 l.8kPa나 다름없어야 합니다 ;
5. 환경적인 조건 : 그것은 먼지, 연기, 화학적 부식, 연소성 가스와 염분을 함유하는 증기 오염 없이 장소에 설치되어야 합니다.

VS1-40.5/E 기술적인 매개 변수

역학적 성질 매개 변수
