제품 상세 정보:
|
| 전압 비: | 10/0.4KV | 정격 수용량: | 최소 30KVA 최대 1600KVA |
|---|---|---|---|
| 주파수: | 50/60Hz | 타입: | 기름 |
| 제조소: | KNKONG | OEM / ODM: | 이용 가능합니다 |
| 하이 라이트: | 315KVA 3상 배포 transformer,250 킬로볼트 암페어 3 단계 transformer,630KVA 3상 오일 트랜스 |
||

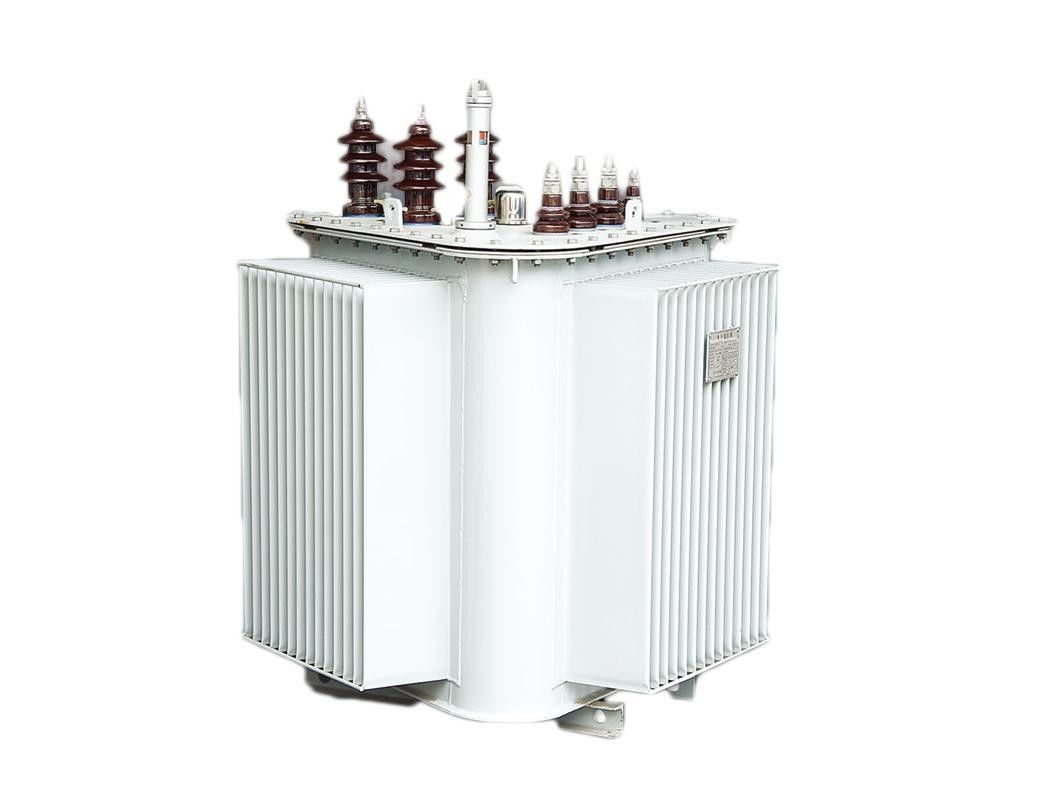

315KVA 630KVA 3상 오일 트랜스 250 Kva 3 상 트랜스포머
제품 소개
현재 국가 표준 GB/T6451-2015 3상 오일에 잠긴 전원 변압기 기술적인 매개 변수와 요구와 비교해서, 용량 30-2500kVA의! 이 일련의 제품은 일반적인 30%의 무부하손을 가지고 있습니다. 낮은 무부하 전류. 우수한 소재 중에서 선정 때문에, 단지 약 7 규소강 스트립은 끊임없이 감깁니다. 코일 코어 안에 있는 어떤 관절이 없고 와인딩이 매우 단단하며, 그것이 의미 심장하게 무부하 전류를 감소시킵니다. 현재 국가 표준 GB/T6451-2015와 비교해서, 이 일련의 제품의 무부하 전류는 평균적으로 약 75%가량 떨어졌습니다. JB/T10088-2004 6kv-500kv 전원 변압기 소음 레벨 기준, 이 일련의 제품의 소음과 비교해서 낮은 오퍼레이팅 소음은 약 10dB까지 감소됩니다. 강한 단락 저항 변압기 본체가 당기기 스크루로, 입체 삼각 프리즘 형상이 센터 주위에 지게 하며, 그것이 상부 및 하부 철 요크 단열재와 라미네이트된 목재 블럭과 통합되며, 그것이 효과적으로 갑작스러운 단락 회로의 경우에 굴대이고 광선 기구적 응력에 저항할 수 있습니다.
10KV-S13(14) M.RL 오일 트랜스는 기술 데이터를 정맥에 주사합니다
| 정격용량 (KVA) |
높은 것 전압 (KV) |
태핑 범위 |
로우 전압 (KV) |
주파수 (Hz) |
연결 기호 |
무부하손 (W) |
부하 손실 (W) |
무부하 전류 (%) |
소음 수준 (dB) |
단락 임피던스 (%) |
계측기 (밀리미터) | 차원 (밀리미터) L*W*H |
(KG에) 짓누르세요 | |||
| S13-M. RL | S14-M.RL | S13-M. RL | S14-M. RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
±5% ±2 Ｘ 2.5% |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | 860 Ｘ 760X1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
