제품 상세 정보:
|
| 전압: | 12kV | 경향: | 1250A |
|---|---|---|---|
| 차단 전류: | 25kA | 타입: | Withdrawable |
| 원형: | 중국 | 제조소: | KNKONG |
| 하이 라이트: | VS1 시리즈 진공 차단기,내장형 극 진공 차단기,모듈식 VCB 진공 차단기 |
||

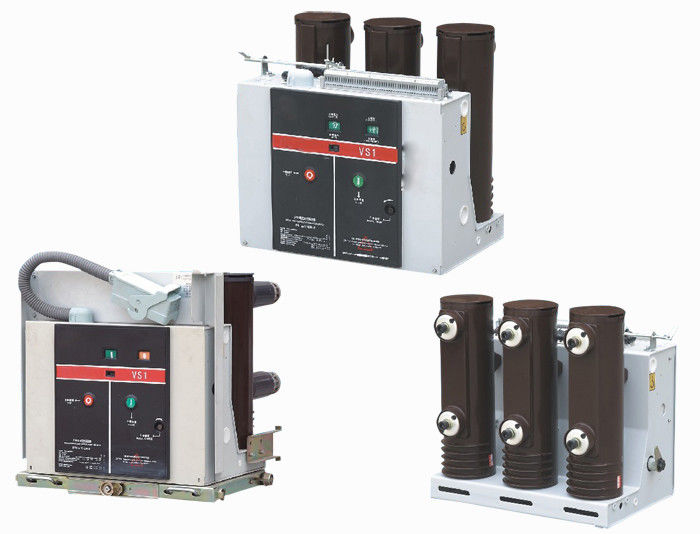

VCB 12KV 1250A VS1 시리즈 진공 차단기
전압: 12KV
현재: 1250A
차단 전류: 25KA
유형: 철회 가능
제품 개요
VS1 시리즈 임베디드 폴.진공 차단기는 12kV, 3상 AC 50Hz 실내 개폐 장치에 적용할 수 있으며 산업 및 광업 시설 변전소 장비의 보호 및 제어 장치 역할을 할 수 있습니다.스프링 작동 메커니즘을 위한 모듈식 및 독립 프레임 설계로 VS1 시리즈 회로 차단기는 KYN28-12(24) 중간 세트 및 고정 스위치기어와 함께 작동할 수 있습니다.이 회로 차단기는 트럭을 손수레 단위로 고정 설치 및 조립해야 합니다.
적용 기준
1EC62271-100 고전압 개폐 장치 및 제어 장치 부품 100: 교류 회로 차단기
2차 회로
VS1 시리즈 진공 회로 차단기는 2차 제어 회로 기판에 모듈식 설계를 채택합니다.메커니즘의 전기 연결은 교체를 용이하게 하고 안정적인 전기 연결을 보장하는 고급 자체 고정 플러그를 사용합니다.
기술적인 매개변수
| 아니. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
ㅏ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | 에스 | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
ㅏ |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | 에스 | ≤15 | ||||||
