제품 상세 정보:
|
| 전압: | 12kV | 경향: | 630A 1250A |
|---|---|---|---|
| 차단 전류: | 20KA | 타입: | Withdrawable |
| 원형: | 중국 | 제조소: | KNKONG |
| 하이 라이트: | 20KA 인출형 VCB 차단기,VCB 차단기 12KV,IEC VCB 차단기 |
||

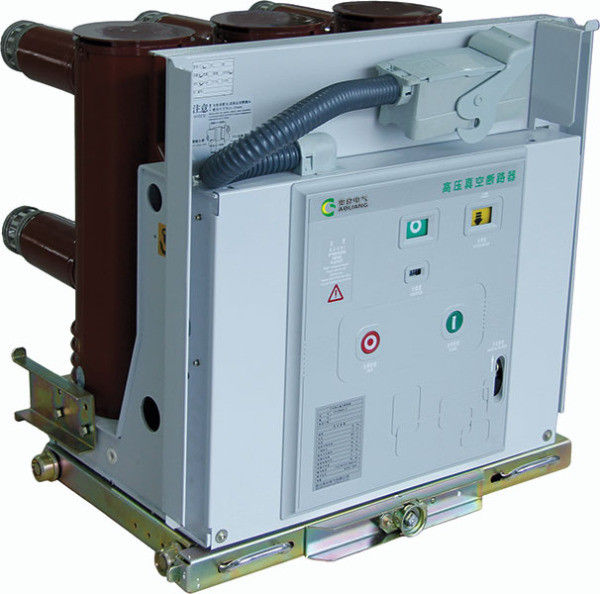

VS1 시리즈 진공 차단기 12KV 630-1250A
전압: 12KV
현재: 630-1250A
차단 전류: 20KA
유형: 철회 가능
제품 개요
VS1 시리즈 임베디드 폴.진공 차단기는 12kV, 3상 AC 50Hz 실내 개폐 장치에 적용할 수 있으며 산업 및 광업 시설 변전소 장비의 보호 및 제어 장치 역할을 할 수 있습니다.스프링 작동 메커니즘을 위한 모듈식 및 독립 프레임 설계로 VS1 시리즈 회로 차단기는 KYN28-12(24) 중간 세트 및 고정 스위치기어와 함께 작동할 수 있습니다.이 회로 차단기는 트럭을 손수레 단위로 고정 설치 및 조립해야 합니다.
적용 기준
1EC62271-100 고전압 개폐 장치 및 제어 장치 부품 100: 교류 회로 차단기
2차 회로
VS1 시리즈 진공 회로 차단기는 2차 제어 회로 기판에 모듈식 설계를 채택합니다.메커니즘의 전기 연결은 교체를 용이하게 하고 안정적인 전기 연결을 보장하는 고급 자체 고정 플러그를 사용합니다.
고성능 오일 버퍼
고성능 차단 버퍼는 차단 시 진공 차단기의 이동 접점의 오버슈트 및 반발 진폭을 현저히 감소시킬 수 있으므로 이동 접점 오버슈트로 인한 진공 차단기 벨로우즈의 부분적 과피로로 인한 기계적 내구성 손실을 피할 수 있습니다.가동 접점의 반동 진폭이 감소함에 따라 스위칭 커패시터 뱅크 테스트 중에 재점화 및 재공격이 발견되지 않음
기술적인 매개변수
| 아니. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
ㅏ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | 에스 | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
ㅏ |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | 에스 | ≤15 | ||||||
작동 안전
오작동 방지 잠금 보호 기능을 통해 스위치기어 캐비닛에서 작동하는 이 회로 차단기는 "5가지 보호" 연동 기능을 실현하여 악의를 피하고 작업자의 개인 안전 보호를 극대화할 수 있습니다.
회로 차단기와 접지 스위치가 분리 위치에 있을 때만 회로 차단기의 트럭을 테스트 위치에서 서비스 위치로 랙킹할 수 있습니다.
회로 차단기는 서비스/테스트 위치에 있을 때만 닫을 수 있습니다.
회로 차단기가 닫힌 상태에서 트럭을 랙에 싣거나 랙에 넣을 수 없으며 이는 회로 차단기가 연결 해제 위치에 있을 때만 실현될 수 있습니다.
닫힌 위치의 회로 차단기는 서비스 위치에서 테스트 위치로 랙아웃될 수 없습니다.
회로 차단기는 랙에 꽂혀 있는 동안 닫을 수 없습니다.
회로 차단기가 닫힐 때 폐쇄 신호가 적시에 제거되지 않으면 내부 트립 방지 제어 회로가 폐쇄 회로를 차단하여 다중 재폐로를 방지합니다(선택 사항).
전기 폐쇄 잠금이 선택되면 2차 회로에 전원이 공급되지 않거나 제공된 전원이 잠금 전자석(옵션)의 정상적인 작동을 충족하지 못할 때 차단기가 닫힐 수 없습니다.
