제품 상세 정보:
|
| 작동 전압: | 12-24KV | 작동 전류: | 최대 2000A |
|---|---|---|---|
| 차단 전류: | 최대 25KA | 유형: | 결정된 |
| 위상 간격: | 205-310 | 상표: | 건공전기 |
| 하이 라이트: | 25KA 차단 VCB 차단기,고정 VCB 차단기,205mm 위상 간격 VCB 차단기 |
||

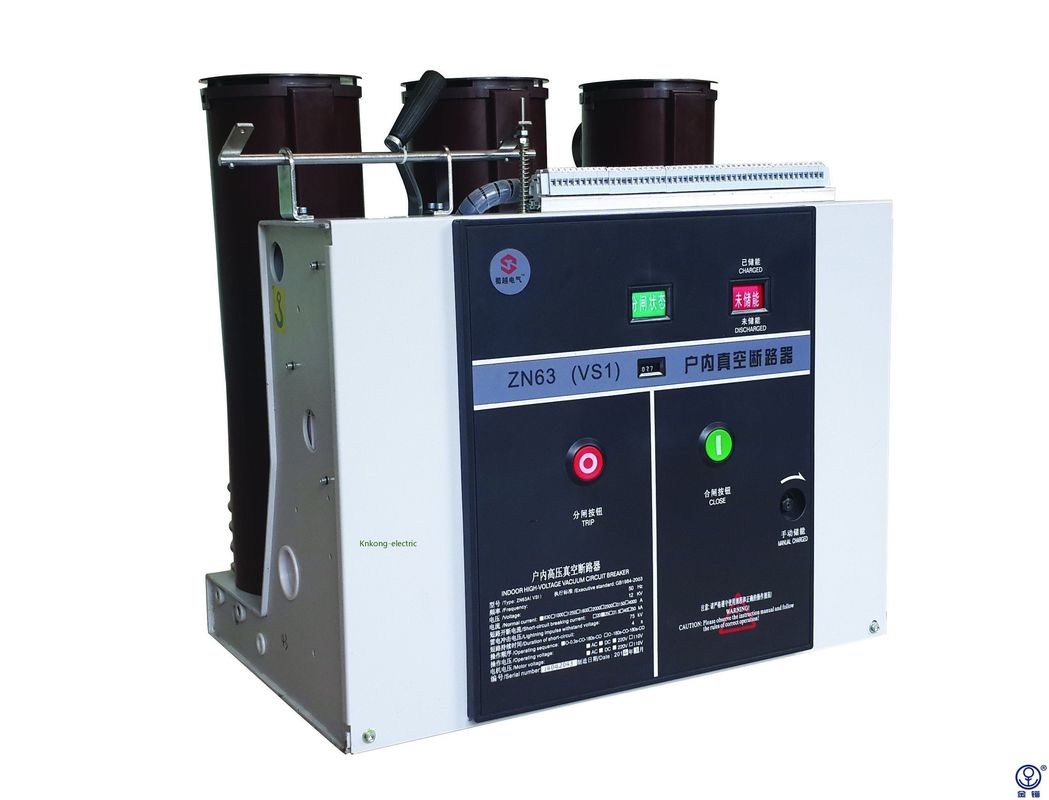

205mm 위상 간격 25KA 차단 고정 진공 차단기 VS1
전압: 12-24KV
현재: 최대 2000A
차단 전류: 최대 25KA
유형: 고정
위상 간격: 205-310mm
제품 개요
VS1 차단기는 Knkong에서 독자적으로 개발했으며 모듈식 메커니즘을 채택합니다.기존 VS1 회로 차단기와 비교하여 설치, 유지 관리, 테스트 및 작동이 쉽습니다.그것은 더 높은 작동 안정성, 더 높은 안전성 및 더 긴 서비스 수명을 가지고 있습니다.이 제품은 12kV 및 24kV 송배전 시스템에서 고객의 애플리케이션 요구를 충족시킬 수 있으며 전통적인 유럽 브랜드를 대체하는 데 널리 사용됩니다.
VS1 시리즈 회로 차단기는 높은 안정성과 높은 신뢰성을 제공합니다.
제동 메커니즘 측면에서 VS1 시리즈 진공 회로 차단기는 전송 구성 요소를 최적화했습니다.스프링 메커니즘의 모듈화로 유지보수가 용이하고 정전에 대한 유지보수 시간이 짧으며 부품의 다양성이 강합니다.동료의 진공 차단기는 더 나은 호환성과 향상된 성능을 제공합니다.
정상적인 서비스 상태
| 고도 | ≤1000m | |
| 주위 온도 | 최대 | +40℃ |
| 분 | -15℃ | |
|
주변 습도: 최대 평균 습도 |
24시간 ≤95% | |
| 1개월 ≤90% | ||
| 최대 수증기압 | 24시간 ≤2.2kpa | |
| 1개월 ≤1.8kpa | ||
기술적인 매개변수
| 아니요. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
NS |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | NS | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
NS |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | NS | ≤15 | ||||||
