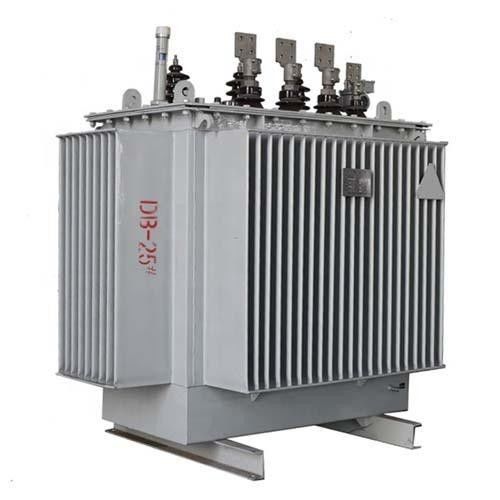

GB1094 유입 변압기

제품표준

전원 변압기를 위한 GB1094.1-2013General 규칙
GB1094.2-2013Power 트랜스 온도 상승
GB1094.3-2003Insulation 수준과 전원 변압기을 판단하는 절연 시험
GB1094.5-2008Power 트랜스는 단락 회로 역량에 견딥니다
GB/T1094.10-2003Power 트랜스 - 10 부 : 소음 레벨의 확정
GB/T25446-2010Oil은 무정형인 합금 코어 배전 변압기 기술적인 매개 변수와 요구조건을 가라앉혔습니다

상태

1. 일반 환경의 조건 : 높이는 1000m을 초과하지 않습니다 ;
2. 가장 높은 대기 온도 +40 'Ｃ, 가장 낮은 -25 'Ｃ ;
3. 특별 환경을 위한 조건 : 1000m 에 높이 ;
4. 가장 높은 대기 온도 +40 'Ｃ, 가장 낮은 -45 'Ｃ. (명령할 때 기술을 상술했습니다) ;
5. 설치 위치 : 어떤 부식성 가스, 어떤 명백한 때 환경 ;
기록 : 사용자들에게 사용의 특별 조항 하에 제품을 제공하기 위해, 합의를 얻는 상태에 따르기.

구조화 기능

철심 :철심의 자성체는 무정형 합금을 사용합니다.무정형 합금이 결정 구조를 가지지 않고, 부드러운 마그네틱 특성을 가지기 때문에, 히스테리시스 루프의 지역은 매우 좁고, 자화입니다
전력은 작습니다, 전기 고유 저항이 높고 와류 손실이 작고 따라서 이 물질로 만든 트랜스의 무부하손과 무부하 전류가 사용됩니다. 매우 낮습니다. 핵심은 동일 면에서 네개의 분리된 코아 틀로 구성됩니다
3가지 -피하세프아이브 기둥 타입을 형성합니다. 그것은 단련되어야하고 직사각형 단면 형상과 교차 차단벽 조인트를 가지고 있어야 합니다.

감기세요 : 구리 전도체들과 함께 저전압 와인딩 (160kVA 또는 그 이하)을 사용하는 것뿐만 아니라, 원통 구조는 이제네랠리 사용된 동박으로 만들었습니다 ; 고전압 코일은 꾸불꾸불한 암페어 유통과 자속누설을 균형화시키기 위해 다층 구조 원통 구조를 사용합니다. 고전압과 저전압 와인딩은 직사각형 코일을 형성하기 위한 와이어 장력 장치와 함께 감기고 코일이 와인딩의 의학적 장점과 단락 회로에 견디기 위한 능력을 강화하기 위해 핫 프레스하고 형성함으로써 굳습니다.

오일 탱크 : 그것은 아름다운 전체 봉합과 유지보수가 필요없는 주름형 구조체를 채택합니다. 진보적 오일 탱크 생산기술을 통하여, 그것은 엄격한 압력을 겪습니다..
