야외 볼륨 제어 블록 회로 차단기

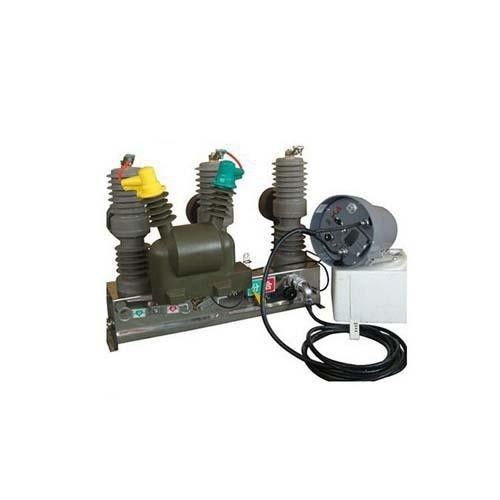

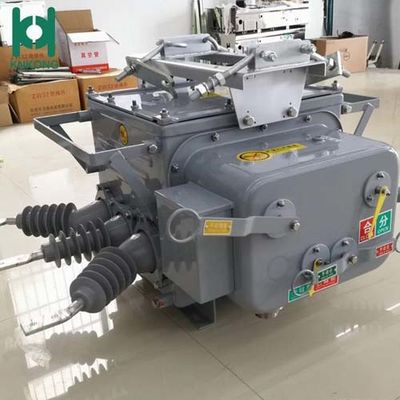

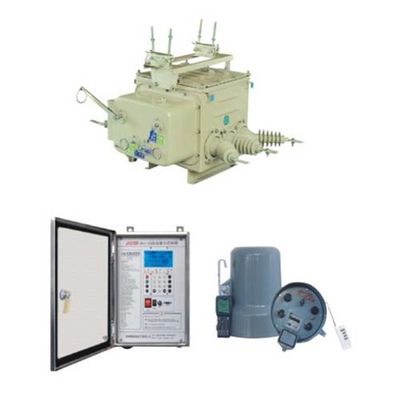

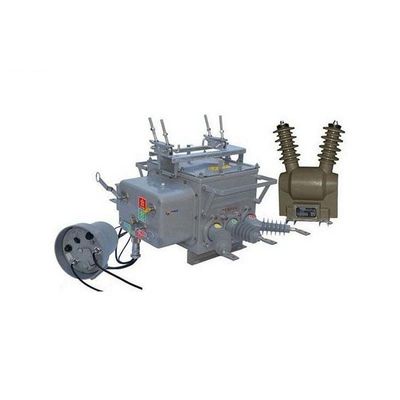

/filedownload/50488ZW20 일련 진공 회로 차단기는 3개의 부분으로 구성됩니다 : 회로 차단기 본체, 연산메커니즘과 승강 장치.회로 차단기 본체는 전도성 회로, 절연 시스템, 밀봉과 주택으로 구성됩니다. 전체 도전 루프는 와이어 도통 봉, 도전성 클립, 부드러운 연결과 진공 아크챔버의 안팎으로에 의해 형성됩니다.

이 상품은 SF6개스 단열재를 사용합니다. 주입구와 수단 절연 슬리브는 완전하게 에폭시 수지 실리콘 고무로 던져집니다. 스위치의 크기를 줄이기 위해,와 Ｃ 단계는 좋은 외부 주입을 보증하기 위해 무성하게 나는 코너를 사용합니다. 내부는 어떤 SF6 가스충전의 경우에, 혼합 절연구조를 채택하지 않습니다, 그것이 또한 상응하는 절연 계급을 이를 수 있습니다.

이 제품은 성숙한 밀봉 구조를 채택합니다 : 주택의 메카니즘 덮개와 상부 커버는 스탬핑 형성 홈으로 밀봉되고 생산량 지침 축이 두배 0 " 고리로 밀봉되고 주입구와 배출구 라인 부싱이 좋은 밀폐를 보증하기 위해 완전하게 던져집니다.

정규 사용 상태 :

1. Altitude≤2000

2. 대기 온도 : -15C~+50C

3. 최대 수증기 압력 :24 시간 ≤2.2kpa1 달 ≤1.8kpa

4. 풍압 :≤700pa(34m/s)

5. 지진 강도 ≤8

6. 얼음 두께 ≤10mm

7. 어떤 화재, 폭발 위험성, 화학적인 부식, 격렬한 진동

기술적인 매개 변수
