제품 상세 정보:
|
| 정격 전압: | 12/24/36KV | 정격 전류: | 630A 1250A |
|---|---|---|---|
| 정격 빈도: | 50Hz | 표준: | GB ISO |
| OEM/ODM: | 사용 가능 | ||
| 강조하다: | 고압 가스 절연 개폐 장치,36KV 고압 가스 절연 개폐 장치,HXGN15 밀리볼트는 개폐기를 정돈합니다 |
||

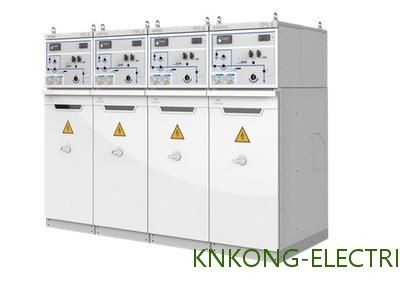

가스 절연 SF6 개폐 장치 HXGN15 시리즈 Swg 12/24/36KV 630A 1250A MV 스위치 패널 GB ISO
제품 소개
일반적인
HXGN15 시리즈 장치 유형 SF6 링 네트 캐비닛은 SF6 부하 스위치를 메인 스위치로 사용하여 전체 캐비닛의 배전 자동화 및 소형 확장형 금속 폐쇄 개폐 장치에 적합합니다.그것은 간단한 구조, 유연한 작동, 안정적인 연동 및 편리한 설치 등으로 특징 지어지며 다양한 응용 사례와 사용자 모두에게 만족스러운 기술 프로젝트를 제공할 수 있습니다.최신 센서 기술과 보호 계전기를 채택하고 첨단 기술과 유연한 조립 프로젝트를 통해 HXGN15 유닛 유형 SF6 링 네트 캐비닛은 지속적으로 변화하는 시장의 요구 사항을 완전히 충족할 수 있습니다.자체 제작한 FLBS36 SF6 부하 차단 스위치를 사용할 수 있습니다.또한 사용자의 요구에 따라 AREVA에서 만든 영구자석 메커니즘이 있는 국제 최고 등급의 VB4 시리즈 진공 회로 차단기 또는 AREVA에서 만든 HD4 유형 SF6 차단기 또는 ABB에서 만든 HD4 유형 SF6 차단기 또는 당사의 VS1- 영구자석 기구가 있는 12형 진공 차단기.링 본체 내부의 메인 스위치의 조작 방법은 수동 또는 전동이 가능합니다.그리고 FTU 및 RTU와 일치하면 "네 가지 제어"의 요구 사항을 충족할 수 있습니다.
특징
1. 금속으로 덮이고 완전히 밀폐된 구조로 입구에서 먼지와 작은 동물을 방지할 수 있습니다.
2. 도어 패널 스위치 위치 및 일반 상태의 관찰 창을 통해 명확하게 볼 수 있습니다.
3. 도어와 스위치 조작 핸들은 기계적으로 연동되어 스위치가 닫힌 상태에서 도어가 열리지 않고 도어가 열린 상태에서 스위치가 닫히지 않도록 합니다.
4. 스위치 기어는 고체 절연 재료와 결합된 진공 스위치를 사용합니다.이 환경 친화적 인 기술은 SF6을 절연 가스로 사용하지 않습니다.
5. 신뢰할 수 있는 FIVE-PREVENTION 인터록은 오작동을 효과적으로 방지할 수 있습니다.
서비스 환경
1. 공기 온도: -35℃~+40℃
2. 습도: 월 평균 습도 95%;일일 평균 습도 90%.
3. 고도: ≤ 2500m
4. 부식성 및 가연성 가스, 증기 등에 의해 명백히 오염되지 않은 주변 공기
5. 잦은 격렬한 흔들림 없음
기술 데이터
| 아니. | 안건 | 단위 | 매개변수 | |||
| 1 | 정격 전압 | 케이 V | 12 | 24 | 36 | |
| 2 | 정격 주파수 | Hz | 50/60 | |||
| 삼 | 정격 전류 | ㅏ | 630(1250*) | |||
| 4 |
1분 전원 주파수 내전압 |
젖은 | 케이 V | 38 | 50 | 70 |
| 마른 | 케이 V | 48 | 60 | 85 | ||
| 5 | 번개 충격 내전압 | 케이 V | 75 | 125/150 | 170 | |
| 6 | 정격 단락 차단 전류(피크) | 카 | 80 | 63 | 63 | |
| 7 | 정격 활성 부하 및 폐쇄 회로 차단 전류 | ㅏ | 63 | 50 | 50 | |
| 8 | 정격 전송 전류 | ㅏ | 1700 | 1200 | 1200 | |
| 9 | 전류(피크)를 만드는 정격 단락 | 카 | 80 | 63 | 63 | |
| 10 | 정격 케이블(라인) 충전 차단 전류 | ㅏ |
50과 10 50/10 |
|||
| 11 | 접지 오류의 케이블 충전 차단 전류 | ㅏ | 20 | 20 | 20 | |
| 12 | 정격 내전류(피크) | 카 | 80 | 63 | 63 | |
| 13 | 단시간 내전류(2s) | 카 | 25 | 20 | 20 | |
| 14 | 메커니즘 수명 | 타임스 | 5000 | 2000년 | 2000년 | |
참고: 단락 차단 및 피크 전류의 경우 퓨즈 플러스 조합을 기준으로 합니다.
