제품 상세 정보:
|
| 등급 전압: | 12kV | 조정 경향: | 630-1250A |
|---|---|---|---|
| 조정 주파수: | 50/60Hz | 기준: | GB ISO 국제전기기술위원회 |
| OEM / ODM: | 당신의 CDA 그림을 만족시키세요 | 원형: | 중국 |
| 하이 라이트: | 절연 가스화 RMU 개폐기,SF6은 HXGN15-12 RMU 개폐기를 정돈합니다,RMU 개폐기 12KV |
||

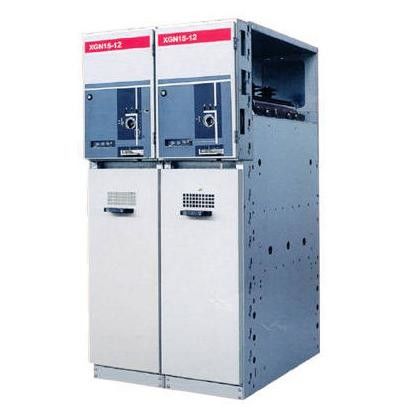

GB ISO 36KV 가스 절연 개폐 장치 고압 링 메인 유니트
SF6 RMU HXGN15 시리즈 12KV는 GB ISO 국제전기기술위원회를 정돈합니다
제품 소개
장군
SF6을 보강된 구조의 에폭시 수지계 쉘에서 개최된 두배 단락 접촉, 3곳 작업 위치와 회전 접촉과 아크 소멸 매질로 이용하는 RMU 개폐기의 이런 유형. 각각 기름 탱크는 0.045Mpa SF6으로 채워지기 전에 헬륨 누수 탐지를 건네주어야 합니다 (보증하기 위한 어떠한 누출 인스펙트가 수직적으로 또는 수평적으로 설치될 수 있습니다).
서비스 환경
기술 데이터
| 아니오. | 항목 | 유닛 | 매개 변수 | |||
| 1 | 정격 전압 | kV | 12 | 24 | 36 | |
| 2 | 정격 주파수 | Hz | 50/60 | |||
| 3 | 정격 전류 | A | 630(1250*) | |||
| 4 |
1 분 상용 주파 내전압 |
습식 | kV | 38 | 50 | 70 |
| 건식 | kV | 48 | 60 | 85 | ||
| 5 | 전격적 임펄스 내전압 | kV | 75 | 125/150 | 170 | |
| 6 | 평가된 단락 회로 차단 전류 (성수기) | kA | 80 | 63 | 63 | |
| 7 | 평가된 능동 부하와 폐회로 차단 전류 | A | 63 | 50 | 50 | |
| 8 | 평가된 양도하는 경향 | A | 1700 | 1200 | 1200 | |
| 9 | 경향 (성수기)를 만드는 평가된 단락 회로 | kA | 80 | 63 | 63 | |
| 10 | 차단 전류를 고발하는 평가된 케이블(라인) | A |
50과 10 50/10 |
|||
| 11 | 결점을 어스시키는 것에 전보 요금 차단 전류 | A | 20 | 20 | 20 | |
| 12 | 평가된 내전류 (성수기) | kA | 80 | 63 | 63 | |
| 13 | 단구간 내전류 (2s) | kA | 25 | 20 | 20 | |
| 14 | 니즘 삶 | 시간 | 5000 | 2000 | 2000 | |
기록 : 단락 회로를 위해 제동과 피이크 전류는 퓨즈 이상 조합을 기반으로 합니다
선택 사양 구성부품 :
전기 동력식 AC 220/110V ; DC 24/48/110/220V
보조 접촉 5 부정 5 NC
퓨즈의 전체 세트
FTU 통신 인터페이스
