제품 상세 정보:
|
| 정격 전압: | 12kV | 정격 전류: | 630-1250A |
|---|---|---|---|
| 정격 주파수: | 50/60Hz | 타입: | 로드 스위치 유닛 |
| OEM / ODM: | 당신의 CDA 그림을 공유하세요 | 원형: | 중국 |
| 하이 라이트: | 로드 스위치 가스 절연 개폐 장치,12KV RMU 가스 절연 개폐 장치,SF6 가스 절연 개폐 장치 |
||

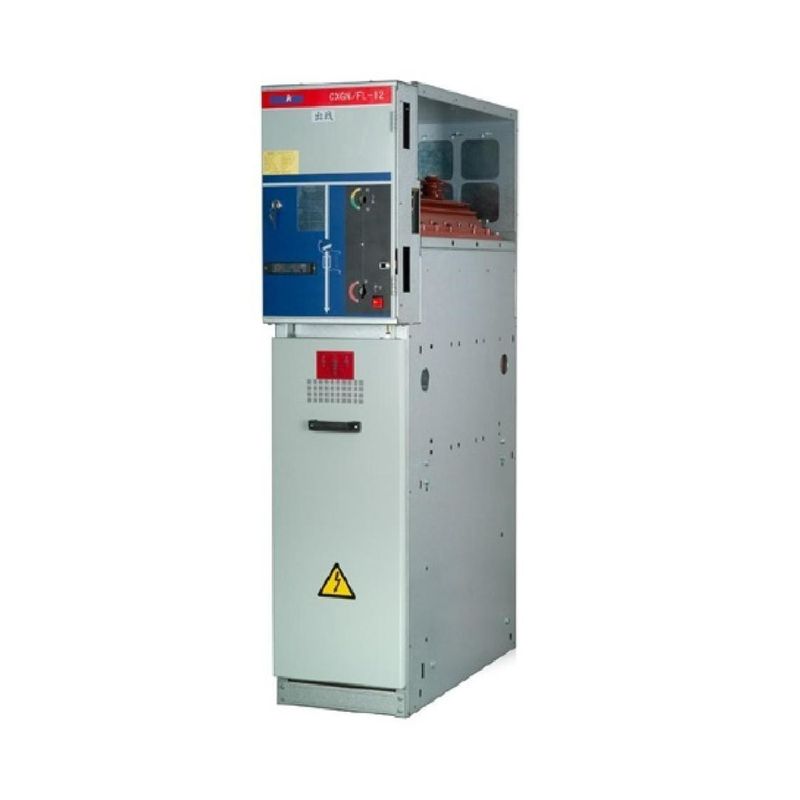

SF6 RMU HXGN15 로드 스위치 모듈 12KV는 GB ISO 국제전기기술위원회를 정돈합니다
제품 소개
장군
전력 소모품 캐비닛을 위한 로드 스위치는 일반적으로 Ｃ 모듈로 불리며, 그것이 일반적으로 하이-볼타게 3상 5선 내각에서 사용됩니다.
C-유닛을 부른 로드 스위치 부대가 부스-바, 3 스테이션 로드 / 접지 스위치, 3 스테이션 단일의 스프링 연산메커니즘, 거기는 두 독립적 로드 스위치고 지상, 스위치 조작 구멍, 로드 스위치와 접지 개폐기 위치 표시인 것을 포함한 것을 케이스, 기타 등등의 화로 전압 표시부가 나타냅니다.
서비스 환경
기술 데이터
| 아니오. | 항목 | 유닛 | 매개 변수 | |||
| 1 | 정격 전압 | kV | 12 | 24 | 36 | |
| 2 | 정격 주파수 | Hz | 50/60 | |||
| 3 | 정격 전류 | A | 630(1250*) | |||
| 4 |
1 분 상용 주파 내전압 |
습식 | kV | 38 | 50 | 70 |
| 건식 | kV | 48 | 60 | 85 | ||
| 5 | 전격적 임펄스 내전압 | kV | 75 | 125/150 | 170 | |
| 6 | 평가된 단락 회로 차단 전류 (성수기) | kA | 80 | 63 | 63 | |
| 7 | 평가된 능동 부하와 폐회로 차단 전류 | A | 63 | 50 | 50 | |
| 8 | 평가된 양도하는 경향 | A | 1700 | 1200 | 1200 | |
| 9 | 경향 (성수기)를 만드는 평가된 단락 회로 | kA | 80 | 63 | 63 | |
| 10 | 차단 전류를 고발하는 평가된 케이블(라인) | A |
50과 10 50/10 |
|||
| 11 | 결점을 어스시키는 것에 전보 요금 차단 전류 | A | 20 | 20 | 20 | |
| 12 | 평가된 내전류 (성수기) | kA | 80 | 63 | 63 | |
| 13 | 단구간 내전류 (2s) | kA | 25 | 20 | 20 | |
| 14 | 니즘 삶 | 시간 | 5000 | 2000 | 2000 | |
기록 : 단락 회로를 위해 제동과 피이크 전류는 퓨즈 이상 조합을 기반으로 합니다
선택 사양 구성부품 :
전기 동력식 AC 220/110V ; DC 24/48/110/220V
보조 접촉 5 부정 5 NC
퓨즈의 전체 세트
FTU 통신 인터페이스
