제품 상세 정보:
|
| 작업 전압: | 12kV | 사용 전류: | 630-1250A |
|---|---|---|---|
| 작동 주파수: | 50/60Hz | 타입: | 회로 차단기 장치 |
| OEM / ODM: | 당신의 CDA 그림을 공유하세요 | 제조소: | KNKONG |
| 강조하다: | GIS 회로 차단기 개폐기,12KV 회로 차단기 개폐기,630A 회로 차단기 개폐기 |
||

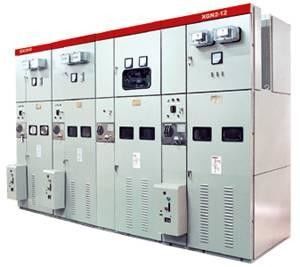

GB ISO 12KV 가스 절연 개폐 장치 고압 링 메인 유니트
제품 소개
장군
서비스 환경
기술 데이터
| 아니오. | 항목 | 유닛 | 매개 변수 | |||
| 1 | 정격 전압 | kV | 12 | 24 | 36 | |
| 2 | 정격 주파수 | Hz | 50/60 | |||
| 3 | 정격 전류 | A | 630(1250*) | |||
| 4 |
1 분 상용 주파 내전압 |
습식 | kV | 38 | 50 | 70 |
| 건식 | kV | 48 | 60 | 85 | ||
| 5 | 전격적 임펄스 내전압 | kV | 75 | 125/150 | 170 | |
| 6 | 평가된 단락 회로 차단 전류 (성수기) | kA | 80 | 63 | 63 | |
| 7 | 평가된 능동 부하와 폐회로 차단 전류 | A | 63 | 50 | 50 | |
| 8 | 평가된 양도하는 경향 | A | 1700 | 1200 | 1200 | |
| 9 | 경향 (성수기)를 만드는 평가된 단락 회로 | kA | 80 | 63 | 63 | |
| 10 | 차단 전류를 고발하는 평가된 케이블(라인) | A |
50과 10 50/10 |
|||
| 11 | 결점을 어스시키는 것에 전보 요금 차단 전류 | A | 20 | 20 | 20 | |
| 12 | 평가된 내전류 (성수기) | kA | 80 | 63 | 63 | |
| 13 | 단구간 내전류 (2s) | kA | 25 | 20 | 20 | |
| 14 | 니즘 삶 | 시간 | 5000 | 2000 | 2000 | |
기록 : 단락 회로를 위해 제동과 피이크 전류는 퓨즈 이상 조합을 기반으로 합니다
선택 사양 구성부품 :
전기 동력식 AC 220/110V ; DC 24/48/110/220V
보조 접촉 5 부정 5 NC
퓨즈의 전체 세트
FTU 통신 인터페이스
