제품 상세 정보:
|
볼트 사용: | 12KV | C 사용: | 최대 2000A |
---|---|---|---|
Hz 사용: | 50/60Hz | 표준: | GB ISO IEC |
OEM/ODM: | 사용 가능 | 원래의: | 중국 |
강조하다: | SF6 12KV 가스 절연 개폐 장치,가스 절연 개폐 장치 1700A,ISO 가스 절연 개폐 장치 |

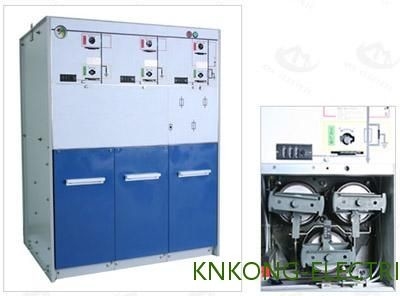

HXGN15-12 SF6 가스 절연 개폐기 정격 전압 12KV
전압: 12KV
현재: 2000A
유형: SF6 가스 절연
일반적인
SF6 링 본체는 부하 스위치를 핵심 구성 요소로 하여 전원 시스템의 스위칭, 통신 및 보호와 함께 여러 회로로 마음대로 결합할 수 있는 공기 절연 또는 가스 절연 고압 전기 결합 장비입니다.주요 회로 핵심 구성 요소는 SF6 부하 스위치 또는 추가 회로 차단기 및 기타 기본 보조 전기 기기로 구성됩니다.
최근 몇 년 동안 SF6 링 네트워크 캐비닛은 매우 빠르게 발전했으며 제조 공정과 제품 신뢰성 모두 국제 전기 대기업과 대등할 가능성이 있습니다.물론 24kV와 40.5사이의 전압 레벨은 여전히 외국 제조사들과 일정한 격차가 있다.현재 40.5kV급에서 SF6 배전급 배전을 생산하는 국내 제조사는 극소수에 불과하다.나머지는 1급 계통의 C-GIS로 대전류, 대용량 1급 전력계통을 기반으로 한다.
기술 데이터
아니요. | 안건 | 단위 | 매개변수 | |||
1 | 정격 전압 | 케이 V | 12 | 24 | 36 | |
2 | 정격 주파수 | Hz | 50/60 | |||
삼 | 정격 전류 | NS | 630(1250*) | |||
4 |
1분 전원 주파수 내전압 |
젖은 | 케이 V | 38 | 50 | 70 |
마른 | 케이 V | 48 | 60 | 85 | ||
5 | 번개 충격 내전압 | 케이 V | 75 | 125/150 | 170 | |
6 | 정격 단락 차단 전류(피크) | 카 | 80 | 63 | 63 | |
7 | 정격 능동 부하 및 폐쇄 회로 차단 전류 | NS | 63 | 50 | 50 | |
8 | 정격 전송 전류 | NS | 1700 | 1200 | 1200 | |
9 | 전류(피크)를 만드는 정격 단락 | 카 | 80 | 63 | 63 | |
10 | 정격 케이블(라인) 충전 차단 전류 | NS |
50과 10 50/10 |
|||
11 | 접지 오류의 케이블 충전 차단 전류 | NS | 20 | 20 | 20 | |
12 | 정격 내전류(피크) | 카 | 80 | 63 | 63 | |
13 | 단시간 내전류(2s) | 카 | 25 | 20 | 20 | |
14 | 메커니즘 수명 | 타임스 | 5000 | 2000년 | 2000년 |
