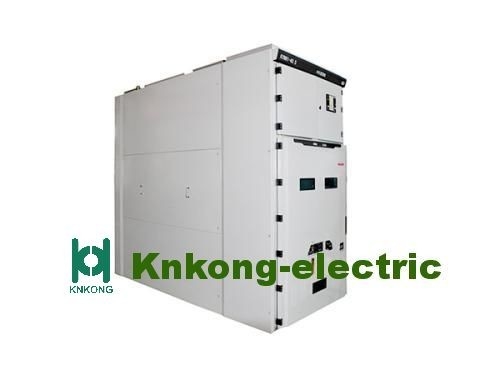

630A 전기 고압 배전반 3상 IEC60298

630A 전기 고압 배전반 3상 IEC60298
630A 전기 고압 배전반 3상 IEC60298

큰 이미지 :  630A 전기 고압 배전반 3상 IEC60298

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: GB,ISO IEC
모델 번호: KYN61A-40.5KV
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 패키징
배달 시간: 15 근무일
지불 조건: L/C (신용장), 전신환
공급 능력: 50 유닛 / 달

630A 전기 고압 배전반 3상 IEC60298

설명
조정 전압: 맥스 40.5KV 조정 경향: 630A 1250A 2500A
원래의: 중국 정저우 표준: IEC ISO GB
OEM/ODM: 이메일에 의한 조사 공장: KNKONG-ELECTRIC
강조하다:

630A 전기 중전압 개폐기

,

3상 중전압 개폐기

,

IEC60298 중전압 개폐기

IEC ISO GB 40.5KV 실외/실내 고압 전기 개폐기 KYN61

KYN61-40.5KV 개폐기,
꽁콩/ABB/슈나이더 VCB
40.5KV, 3상, AC 50/60Hz
표준 GB ISO IEC



제품 소개

당사(KNKONG-ELECTRIC)에서 제조한 KYN61 고압 배전반은 GB3906 "3-35kV AC 금속 밀폐 배전반", GB / TII022 "고전압 배전반 및 제어 장비에 대한 표준 공통 기술 요구 사항", DL / T404 " 준수 "AC high" 포함 전압 스위치기어 주문을 위한 기술 조건, IEC60298, "정격 전압이 1kV 이상 52kV 미만인 AC 금속 폐쇄형 개폐 장치 및 제어 장비".

사용 환경:

◆ 주변 온도: 상한선 +40°C;24시간 이내에 측정한 평균값이 35°C를 넘지 않아야 하며, 하한값은 -10°C입니다.
◆ 고도는 1000m를 초과하지 않습니다
◆ 상대 습도: 일일 평균 값이 95%를 초과하지 않습니다.월 평균은 90%를 초과하지 않습니다.
◆ 지진 강도: 8도 이하.
◆ 수증기압 : 일평균값이 2.2kPa 이하, 월평균값이 1.8kPa 이하일 것.
◆ 주위 환경 ​​: 화재, 폭발, 심각한 오염, 화학적 부식 및 심한 진동이 없는 장소



기술 데이터

아이템 단위 데이터
전압 케이 V 40.5
빈도 Hz 50
현재의 1250,1600,2000
단락 차단 전류 25,31.5
전류 만들기(피크) 63,80
4초 열안정성 전류 25,31.5
동적 전류(피크) 63,80
절연 레벨 1분 전력 주파수 내전압(rms) 케이 V 95
번개 임펄스 내전압(피크) 케이 V 185
1분 전력 주파수 개방 간격(rms)에 걸친 전압 케이 V 118
열린 갭(피크)에 걸친 번개 임펄스 내전압 케이 V 215
인클로저 보호 등급

인클로저 IP4X,

구획 사이 IP2X

인클로저 치수(너비*깊이*높이) mm 1400*2800*2600
1600*2800*2600
차단기의 종류   VCB: ZN85-40.5
SF6 회로 차단기

*참고: 주문 스위치기어는 고객이 SLD(Single-line diagram)를 제공해야 합니다.





주요 구성 요소 특성:



VS1-40.5 실내 진공 차단기

정격 전압: 40.5kV

정격 전류: 630 1250 1600 2000 2500A

정격 단락 차단 전류: 20 25 31.5KA

기계적 수명: 20,000회 이상



VS1-40.5 기술 데이터

아이템 단위 날짜
전압



케이 V

40.5
단시간 내전압(1min) 95
낙뢰 임펄스 내전압(피크) 185
빈도 Hz 50/60
현재의 1250 1600 2000 2500 4000
단락 탈락 전류 25 31.5
단시간 내전류 25 31.5
단시간 연속 시간 에스 4
피크 내전류 63 80
단락 폐쇄 전류 63 80
단일/백투백 커패시터 뱅크 드롭아웃 전류 630/400
개방시간(정격볼트) ms 35~60
폐쇄시간(정격볼트) 50~100
기계적 수명 타임스 20000
정격 단락 전류의 차단 시간 에스 20
작동 전압 V AC110/220 DC110/220
축전 모터의 전류 230
평균 개방 속도 m/s 1.6~2.0
평균 폐쇄 속도 0.5~0.8
수술 절차

열기-0.3초-닫기

오프닝-180s-닫기 오프닝


Knkong Electric 33KV 배전반은 지난 10년 동안 국제 시장에 서비스를 제공했습니다.
