제품 상세 정보:
|
등급 전압: | 40.5kV | 정격 전류: | 630A/1600A/2000A |
---|---|---|---|
조정 주파수: | 50Hz | 표준: | IEC |
OEM / ODM: | 이용 가능합니다 | 제조소: | KNKONG |
하이 라이트: | 33KV 고압 금속클래드 개폐기,IEC 고압 금속클래드 개폐기,국제전기기술위원회 고압 개폐기 |
제품 소개

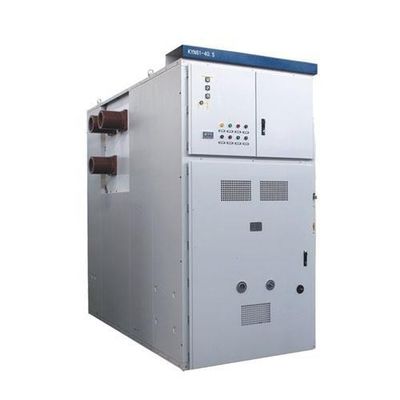

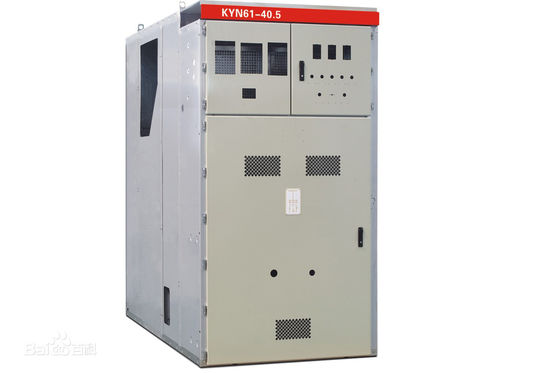

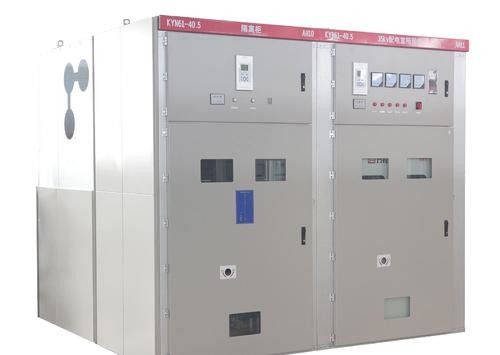

KYN61-40.5 금속 피복 개폐 장치 3P AC 50Hz, 산업적이고 마이닝 기업에 발전소와 지국과 배전에 적합한 40.5kV의 정격 전압, 수락으로서의 철도 수송과 전기 에너지의 분배. 그리고 관리와 보호와 회로의 감시 기능의 실행. 실용 신안은 신축성 작동, 믿을 만한 전기적 실행, 긴 서비스 라이프, 편리한 정비라는 유리한 입장에 있습니다.
KNY61-60.5는 ABB / 쉐나이더 / 크킨콩 시리즈 40.5KV 볼륨 제어 블록을 갖추고 있을 수 있습니다.
서비스 환경 :
a) 대기 온도 : -25C~+40C
b) 습도 : 월간 평균 습도 95% ; 일일 평균 습도 90%.
c) Altitude2500m
d) 분명히 부식성이고 가연성 가스, 수증기, 기타 등등에 의해 오염되지 않는 대기.
e) 어떤 빈번한 격렬한 쉐이크
기술 데이터
항목 | 유닛 | 자료 | |
정격 전압 | KV | 40.5 | |
정격 주파수 | Hz | 50 | |
정격 전류 | A | 1250,1600,2000 | |
평가된 단락 차단 전류 | KA | 25,31.5 | |
정격투입전류 (성수기) | KA | 63,80 | |
4s 열 안정성 경향 | KA | 25,31.5 | |
평가된 기류 (성수기) | KA | 63,80 | |
평가된 절연 계급 | 1 분 상용 주파 내전압 (r.m.s) | KV | 95 |
전격적 임펄스 내전압 (성수기) | KV | 185 | |
열린 갭 (r.m.s)을 가로지르는 1 분 상용주파수전압 | KV | 118 | |
열린 갭 (성수기)을 가로지르는 전격적 임펄스 내전압 | KV | 215 | |
구내 보호 클래스 |
구내 IP4X, 칸막이 IP2X 사이에 |
||
구내 차원 (Width*Depth*Height) | 밀리미터 | 1400*2800*2600 1600*2800*2600 |
|
회로 차단기의 타입 | 볼륨 제어 블록 : ZN85-40.5 SF6 회로 차단기 |
*Note : 주문 개폐기는 고객에 의해 SLD (단선 결선도)을 제공하여야 합니다
주성분 특성 :
VS1-40.5 실내 진공 회로 차단기
정격 전압 : 40.5kV
정격 전류 : 630 1250 1600 2000 2500A
평가된 단락 회로 차단 전류 : 20 25 31.5KA
기계 수명 : 20,000 번
VS1-40.5 기술 데이터
항목 | 유닛 | 날짜 |
정격 전압 |
KV |
40.5 |
평가된 단구간 상용 주파 내전압 (1min) | 95 | |
평가된 뇌 임펄스 내전압 (성수기) | 185 | |
평가된 freq | Hz | 50/60 |
정격 전류 | A | 1250 1600 2000 2500 4000 |
평가된 단락 드롭 아웃 전류 | KA | 25 31.5 |
평가된 단구간 내전류 | 25 31.5 | |
평가된 단구간 계속적 시간 | S | 4 |
평가된 최대 내전류 | KA | 63 80 |
평가된 단락 마감 경향 | 63 80 | |
평가된 single/ 연속 축전지 은행 드롭 아웃 전류 | A | 630/400 |
개방 시간 (평가된 볼트.) | 부인 | 35~60 |
폐점 시간 (평가된 볼트.) | 50~100 | |
기계 수명 | 시간 | 20000 |
평가된 짧은 드롭 아웃 전류를 위한 평가된 브레이크 시간 | S | 20 |
정격운전 전압 | V | AC110/220 DC110/220 |
동력 저장 모터의 정격 전류 | W | 230 |
평균 시작속도 | 초당 미터 | 1.6~2.0 |
평균 폐쇄 속도 | 0.5~0.8 | |
정격운전 절차 |
opening-0.3s-closing opening-180s -폐점 개시 |
크킨콩 전기이 33KV 개폐기는 10년 이상간 국제 시장을 서빙했습니다.
우리의 전문적 전기공학 팀의 힘든 일에 감사합니다 그러면 우리의 33 킬로볼트 개폐기의 국제적 평가는 긍정적입니다.
