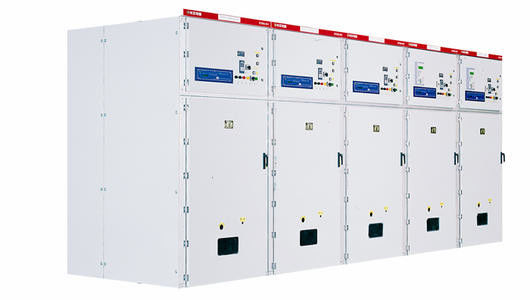

제품 상세 정보:
|
| 전압: | 40.5kV | 경향: | 2000A |
|---|---|---|---|
| 주파수: | 50/60Hz | 기준: | IEC ISO GB |
| OEM / ODM: | 이용 가능합니다 | 제조소: | KNKONG |
| 하이 라이트: | 슈나이더전력 고압 개폐기,2000A Mv 개폐기 패널,Ge 고압 개폐기 |
||
제품 소개
활용 환경 :
a) 대기 온도 : -25C~+40C
b) 습도 : 매월 습도 95% ; 매일 습도 90%.
c) 높이 단지 2500m
d) 분명히 부식성이고 가연성 가스, 수증기, 기타 등등에 의해 오염되지 않는 대기.
e) 어떤 빈번한 격렬한 쉐이크
기술 데이터
| 항목 | 유닛 | 자료 | |
| 전압 | KV | 40.5 | |
| 주파수 | Hz | 50 | |
| 경향 | A | 1250,1600,2000 | |
| 단락 차단 전류 | KA | 25,31.5 | |
| 투입 전류 (성수기) | KA | 63,80 | |
| 4s 열 안정성 경향 | KA | 25,31.5 | |
| 기류 (성수기) | KA | 63,80 | |
| 절연 계급 | 1 분 상용 주파 내전압 (r.m.s) | KV | 95 |
| 전격적 임펄스 내전압 (성수기) | KV | 185 | |
| 열린 갭 (r.m.s)을 가로지르는 1 분 상용주파수전압 | KV | 118 | |
| 열린 갭 (성수기)을 가로지르는 전격적 임펄스 내전압 | KV | 215 | |
| 구내 보호 클래스 |
구내 IP4X, 칸막이 IP2X 사이에 |
||
| 구내 차원 (Width*Depth*Height) | 밀리미터 | 1400*2800*2600 1600*2800*2600 |
|
| 회로 차단기의 타입 | 볼륨 제어 블록 : ZN85-40.5 SF6 회로 차단기 |
||
*Note : 주문 개폐기는 고객에 의해 SLD (단선 결선도)을 제공하여야 합니다
주성분 특성 :
VS1-40.5 실내 진공 회로 차단기
조정 전압 : 40.5kV
조정 경향 : 630 1250 1600 2000 2500A
조정 단락 회로 차단 전류 : 20 25 31.5KA
기계 수명 : 어떤 20,000 이하 번
VS1-40.5 기술 데이터
| 항목 | 유닛 | 날짜 |
| 전압 |
KV |
40.5 |
| 단구간 상용 주파 내전압 (1min) | 95 | |
| 전격적 임펄스 내전압 (성수기) | 185 | |
| 주파수 | Hz | 50/60 |
| 경향 | A | 1250 1600 2000 2500 4000 |
| 단락 드롭 아웃 전류 | KA | 25 31.5 |
| 단구간 내전류 | 25 31.5 | |
| 단구간 계속적 시간 | Ｓ | 4 |
| 최대 내전류 | KA | 63 80 |
| 단락 마감 경향 | 63 80 | |
| single/ 연속 축전지 은행 드롭 아웃 전류 | A | 630/400 |
| 개방 시간 (평가된 볼트.) | 부인 | 35~60 |
| 폐점 시간 (평가된 볼트.) | 50~100 | |
| 기계 수명 | 시간 | 20000 |
| 평가된 짧은 드롭 아웃 전류를 위한 브레이크 시간 | Ｓ | 20 |
| 작동 전압 | Ｖ | AC110/220 DC110/220 |
| 동력 저장 모터의 전류 | Ｗ | 230 |
| 평균 시작속도 | 초당 미터 | 1.6~2.0 |
| 평균 폐쇄 속도 | 0.5~0.8 | |
| 작업 과정 |
opening-0.3s-closing opening-180s -폐점 개시 |
크킨콩 전기이 33KV 개폐기는 지난 10년 동안 국제 시장을 서빙했습니다.
