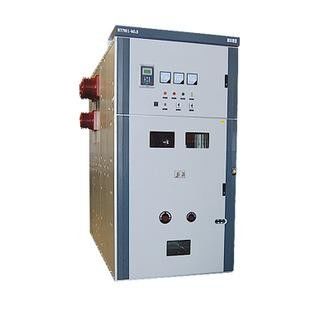

제품 상세 정보:
|
| 정격 전압: | 33KV | 정격 전류: | 2000A |
|---|---|---|---|
| 정격 빈도: | 50Hz | 기준: | CCC ISO GB 국제전기기술위원회 |
| OEM / ODM: | 이메일에 의한 조사 | 제조소: | KNKONG |
| 하이 라이트: | MV 3상 개폐기,33KV 폐쇄 배전판,CCC 폐쇄 배전판 |
||
제품 소개
기술 데이터
| 항목 | 유닛 | 자료 | |
| 조정 전압 | KV | 40.5 | |
| 조정 주파수 | Hz | 50 | |
| 조정 경향 | A | 1250,1600,2000 | |
| 조정 단락 차단 전류 | KA | 25,31.5 | |
| 투입 전류 (성수기)을 평가하기 | KA | 63,80 | |
| 4s 열 안정성 경향 | KA | 25,31.5 | |
| 기류 (성수기)을 평가하기 | KA | 63,80 | |
| 조정 절연 계급 | 1 분 상용 주파 내전압 (r.m.s) | KV | 95 |
| 전격적 임펄스 내전압 (성수기) | KV | 185 | |
| 열린 갭 (r.m.s)을 가로지르는 1 분 상용주파수전압 | KV | 118 | |
| 열린 갭 (성수기)을 가로지르는 전격적 임펄스 내전압 | KV | 215 | |
| 구내 보호 클래스 |
구내 IP4X, 칸막이 IP2X 사이에 |
||
| 구내 차원 (Width*Depth*Height) | 밀리미터 | 1400*2800*2600 1600*2800*2600 |
|
| 회로 차단기의 타입 | 볼륨 제어 블록 : ZN85-40.5 SF6 회로 차단기 |
||
*Note : 주문 개폐기는 고객에 의해 SLD (단선 결선도)을 제공하여야 합니다
주성분 특성 :
VS1-40.5 실내 진공 회로 차단기
전압 : 40.5kV
경향 : 630 1250 1600 2000 2500A
차단 전류를 누전시키세요 : 20 25 31.5KA
기계 수명 : 20,000 번
KNKONG VS1-40.5 기술 데이터
| 항목 | 유닛 | 날짜 |
| 정격 전압 |
KV |
40.5 |
| 평가된 단구간 상용 주파 내전압 (1min) | 95 | |
| 평가된 뇌 임펄스 내전압 (성수기) | 185 | |
| 평가된 freq | Hz | 50/60 |
| 정격 전류 | A | 1250 1600 2000 2500 4000 |
| 평가된 단락 드롭 아웃 전류 | KA | 25 31.5 |
| 평가된 단구간 내전류 | 25 31.5 | |
| 평가된 단구간 계속적 시간 | Ｓ | 4 |
| 평가된 최대 내전류 | KA | 63 80 |
| 평가된 단락 마감 경향 | 63 80 | |
| 평가된 single/ 연속 축전지 은행 드롭 아웃 전류 | A | 630/400 |
| 개방 시간 (평가된 볼트.) | 부인 | 35~60 |
| 폐점 시간 (평가된 볼트.) | 50~100 | |
| 기계 수명 | 시간 | 20000 |
| 평가된 짧은 드롭 아웃 전류를 위한 평가된 브레이크 시간 | Ｓ | 20 |
| 정격운전 전압 | Ｖ | AC110/220 DC110/220 |
| 동력 저장 모터의 정격 전류 | Ｗ | 230 |
| 평균 시작속도 | 초당 미터 | 1.6~2.0 |
| 평균 폐쇄 속도 | 0.5~0.8 | |
| 정격운전 절차 |
opening-0.3s-closing opening-180s -폐점 개시 |
크킨콩 전기이 10년 이상 동안 국제 시장을 위해 33KV 개폐기를 제공했습니다.
