제품 상세 정보:
|
| 작동 전압: | 최대 40.5KV | 흐르는 전류: | 최대 2000A |
|---|---|---|---|
| 주파수: | 50/60HZ | 표준: | IEC ISO GB |
| OEM / ODM: | 이용 가능합니다 | 제조소: | 건공전기 |
| 하이 라이트: | 2000A MV 개폐 장치,전기 패널 33KV 개폐 장치,삼상 33kv 개폐 장치 |
||
제품 소개
일하고있는 환경:
a) 공기 온도: -25℃~+40℃
b) 습도: 월별 습도 95%;일일 습도 90%.
c) 고도 2500m 이하
d) 부식성, 가연성 가스, 증기 등에 의해 명백히 오염되지 않은 주변 공기.
e) 빈번한 격렬한 흔들림 없음
기술 데이터
| 아이템 | 단위 | 데이터 | |
| 전압 | 케이 V | 40.5 | |
| 빈도 | Hz | 50 | |
| 현재의 | NS | 1250,1600,2000 | |
| 단락 차단 전류 | 카 | 25,31.5 | |
| 전류 만들기(피크) | 카 | 63,80 | |
| 4초 열안정성 전류 | 카 | 25,31.5 | |
| 동적 전류(피크) | 카 | 63,80 | |
| 절연 수준 | 1분 전력 주파수 내전압(rms) | 케이 V | 95 |
| 번개 임펄스 내전압(피크) | 케이 V | 185 | |
| 1min 전원 주파수 전압 개방 간격(rms) | 케이 V | 118 | |
| 열린 갭(피크)에 걸친 번개 임펄스 내전압 | 케이 V | 215 | |
| 인클로저 보호 등급 |
인클로저 IP4X, 구획 IP2X 사이 |
||
| 인클로저 치수(너비*깊이*높이) | mm | 1400*2800*2600 1600*2800*2600 |
|
| 차단기의 종류 | VCB: ZN85-40.5 SF6 회로 차단기 |
||
*참고: 주문 스위치기어는 고객이 SLD(Single-line diagram)를 제공해야 합니다.
VS1-40.5 기술 데이터
| 아이템 | 단위 | 날짜 |
| 전압 |
케이 V |
40.5 |
| 단시간 내전압(1min) | 95 | |
| 낙뢰 충격 내전압(피크) | 185 | |
| 빈도 | Hz | 50/60 |
| 현재의 | NS | 1250 1600 2000 2500 4000 |
| 단락 탈락 전류 | 카 | 25 31.5 |
| 단시간 내전류 | 25 31.5 | |
| 단시간 연속 시간 | NS | 4 |
| 피크 내전류 | 카 | 63 80 |
| 단락 폐쇄 전류 | 63 80 | |
| 단일/백투백 커패시터 뱅크 드롭아웃 전류 | NS | 630/400 |
| 개방시간(정격볼트) | ms | 35~60 |
| 폐쇄 시간(정격 전압) | 50~100 | |
| 기계적 수명 | 타임스 | 20000 |
| 정격 단락 전류 차단 시간 | NS | 20 |
| 작동 전압 | V | AC110/220 DC110/220 |
| 축전 모터의 전류 | 여 | 230 |
| 평균 개방 속도 | m/s | 1.6~2.0 |
| 평균 폐쇄 속도 | 0.5~0.8 | |
| 수술 절차 |
열기-0.3초-닫기 오프닝-180s-닫기 오프닝 |

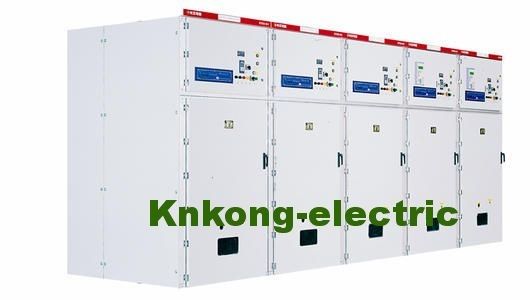

Knkong Electric 33KV 개폐기는 지난 10년 동안 국제 시장에 서비스를 제공했습니다.
