제품 소개중간 전압 개폐기

40.5KV 1600A AC 삼상 개폐기 기갑 금속 동봉

인증
중국 Knkong Electric Co.,Ltd 인증
중국 Knkong Electric Co.,Ltd 인증
제가 지금 온라인 채팅 해요

40.5KV 1600A AC 삼상 개폐기 기갑 금속 동봉

40.5KV 1600A AC 삼상 개폐기 기갑 금속 동봉
40.5KV 1600A AC 삼상 개폐기 기갑 금속 동봉

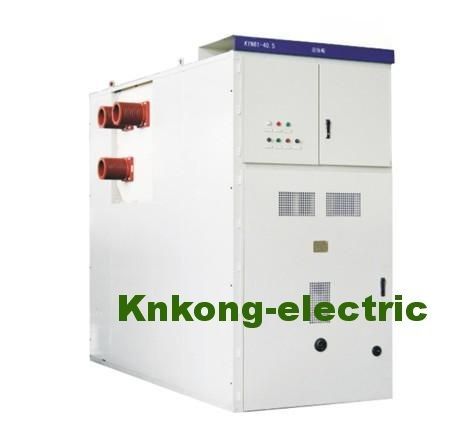

큰 이미지 :  40.5KV 1600A AC 삼상 개폐기 기갑 금속 동봉

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: GB,ISO IEC
모델 번호: KYN61-40.5KV
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 포장
배달 시간: 15 일로 일합니다
지불 조건: L/C (신용장), 전신환
공급 능력: 50 단위/달

40.5KV 1600A AC 삼상 개폐기 기갑 금속 동봉

설명
등급 전압: 최대 40.5KV 조정 경향: 1600A(언더)
주파수: 50/60HZ 차단 용량: 40.5kV
제조소: KNKONG OEM / ODM: 이메일에 의한 조사
하이 라이트:

1600A AC 삼상 개폐 장치

,

40.5KV 삼상 개폐 장치

,

기갑 삼상 개폐 장치

ISO GB 1600A AC 3상 50/60Hz 전기 배전반
KYN61 고압 개폐 장치,
40.5KV, 3상, AC 50/60Hz
완전한 ISO IEC
표준 디자인 서비스는 이메일로 문의하십시오.



제품 소개





스위치 캐비닛은 외장 금속으로 둘러싸인 스위치에 대한 GB3906-91 및 IEC298 표준에 따라 설계되었습니다.전체는 캐비닛과 인출 가능한 부분(손수레)의 두 부분으로 구성됩니다.캐비닛 구조는 CNC로 처리되고 볼트로 결합되어 조합을 형성합니다.배전반 내부는 차단기실, 주모선실, 케이블실, 중계기실, 금속제 칸막이로 구분되어 있습니다.인클로저 보호 수준은 IP3X에 도달하고 각 구획의 보호 수준은 IP2X이며 모든 금속 구조 부품은 안정적으로 접지되며 주 회로 시스템의 각 구획에는 독립적인 배기 압력 해제 채널이 있습니다.

표준
GB3906-2006 "3~35kV AC 금속폐쇄배전반"
GB11022-89 "고전압 배전반에 대한 일반 기술 요구 사항"
IEC60298 "정격 전압이 1kV 이상 50kV 미만인 AC 금속 폐쇄형 개폐 장치 및 제어 장비"
DL404-97 "실내 AC 고전압 배전반 주문을 위한 기술 조건"
.



기술 데이터

아이템 단위 데이터
전압 케이 V 40.5
빈도 Hz 50
현재의 NS 1250,1600,2000
단락 차단 전류 25,31.5
전류 만들기(피크) 63,80
4초 열안정성 전류 25,31.5
동적 전류(피크) 63,80
절연 수준 1분 전력 주파수 내전압(rms) 케이 V 95
번개 임펄스 내전압(피크) 케이 V 185
1min 전원 주파수 전압 개방 간격(rms) 케이 V 118
열린 갭(피크)에 걸친 번개 임펄스 내전압 케이 V 215
인클로저 보호 등급

인클로저 IP4X,

구획 IP2X 사이

인클로저 치수(너비*깊이*높이) mm 1400*2800*2600
1600*2800*2600
차단기의 종류   VCB: ZN85-40.5
SF6 회로 차단기

*참고: 주문 스위치기어는 고객이 SLD(Single-line diagram)를 제공해야 합니다.





주요 구성 요소 특성:



VS1-40.5 실내 진공 차단기

정격 전압: 40.5kV

정격 전류: 630 1250 1600 2000 2500A

정격 단락 차단 전류: 20 25 31.5KA

기계적 수명: 20,000회 이상



VS1-40.5 기술 데이터

아이템 단위 날짜
전압



케이 V

40.5
단시간 내전압(1min) 95
낙뢰 충격 내전압(피크) 185
빈도 Hz 50/60
현재의 NS 1250 1600 2000 2500 4000
단락 탈락 전류 25 31.5
단시간 내전류 25 31.5
단시간 연속 시간 NS 4
피크 내전류 63 80
단락 폐쇄 전류 63 80
단일/백투백 커패시터 뱅크 드롭아웃 전류 NS 630/400
개방시간(정격볼트) ms 35~60
폐쇄 시간(정격 전압) 50~100
기계적 수명 타임스 20000
정격 단락 전류 차단 시간 NS 20
작동 전압 V AC110/220 DC110/220
축전 모터의 전류 230
평균 개방 속도 m/s 1.6~2.0
평균 폐쇄 속도 0.5~0.8
수술 절차

열기-0.3초-닫기

오프닝-180s-닫기 오프닝


Knkong Electric 33KV 개폐기는 지난 10년 동안 국제 시장에 서비스를 제공했습니다.

40.5KV 1600A AC 삼상 개폐기 기갑 금속 동봉 0

40.5KV 1600A AC 삼상 개폐기 기갑 금속 동봉 1
