36KV MV Metal Clad Switchgear 고압 회로 제어

36KV MV Metal Clad Switchgear 고압 회로 제어
36KV MV Metal Clad Switchgear 고압 회로 제어

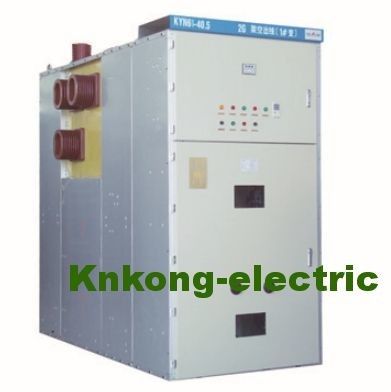

큰 이미지 :  36KV MV Metal Clad Switchgear 고압 회로 제어

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CB,ISO
모델 번호: KYN61A-40.5KV
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 포장
배달 시간: 15 일로 일합니다
지불 조건: L/C (신용장), 전신환
공급 능력: 50 단위/달

36KV MV Metal Clad Switchgear 고압 회로 제어

설명
재료: 금속을 씌운 전압: 36KV(아래)
경향: 630-2000A 주파수: 50/60HZ
제조소: 건공전기 OEM / ODM: 이용 가능합니다
하이 라이트:

36KV MV 메탈 클래드 배전반

,

MV 메탈 클래드 배전반

,

중전압 메탈 클래드 배전반

MV 금속 피복 개폐 장치 KYN61A 패널 36KV 개폐 장치

KYN61 금속 클래드 고압 개폐 장치,
Knkong, ABB 또는 슈나이더 내부
36KV, 삼상, AC 50/60Hz
VS1-40.5 VCB 장착 가능
IEC 표준 충족
SLD(Single Line Drawing)로 개폐기 계획 설계
조회

제품 소개

KYN61-40.5 3P AC 50Hz 개폐기, 전압 36kV는 회로 제어, 보호 및 모니터링 기능을 수행합니다.실용 신안은 유연한 작동, 안정적인 전기 성능, 긴 서비스 수명 및 편리한 유지 보수를 제공합니다.
KNY61은 ABB/Schneider/Knkong 시리즈 40.5KV를 장착할 수 있습니다. VCB



근무 환경:

a) 공기 온도: -25℃~+40℃

b) 습도: 월 평균 습도 95%;일일 평균 습도 90%.

다) 고도2500m

d) 부식성 및 가연성 가스, 증기 등에 의해 명백히 오염되지 않은 주변 공기.

e) 빈번한 격렬한 흔들림 없음



기술 데이터

아이템 단위 데이터
정격 전압 케이 V 40.5
정격 주파수 Hz 50
정격 전류 NS 1250,1600,2000
정격 단락 차단 전류 25,31.5
정격 전류(피크) 63,80
4초 열안정성 전류 25,31.5
정격 동적 전류(피크) 63,80
정격 절연 레벨 1분 전력 주파수 내전압(rms) 케이 V 95
번개 임펄스 내전압(피크) 케이 V 185
1min 전원 주파수 전압 개방 간격(rms) 케이 V 118
열린 갭(피크)에 걸친 번개 임펄스 내전압 케이 V 215
인클로저 보호 등급

인클로저 IP4X,

구획 IP2X 사이

인클로저 치수(너비*깊이*높이) mm 1400*2800*2600
1600*2800*2600
차단기의 종류   VCB:ZN85-40.5
SF6 회로 차단기

*참고: 주문 스위치기어는 고객이 SLD(Single-line diagram)를 제공해야 합니다.



VS1-40.5 기술 데이터

아이템 단위 날짜
정격 전압



케이 V

40.5
정격 단시간 주파수 내전압(1min) 95
정격 낙뢰 내전압(피크) 185
정격 주파수 Hz 50/60
정격 전류 NS 1250 1600 2000 2500 4000
정격 단락 탈락 전류 25 31.5
정격 단시간 내전류 25 31.5
정격 단시간 연속 시간 NS 4
정격 피크 내전류 63 80
정격 단락 폐쇄 전류 63 80
정격 단일/백투백 커패시터 뱅크 드롭아웃 전류 NS 630/400
개방시간(정격볼트) ms 35~60
폐쇄 시간(정격 전압) 50~100
기계적 수명 타임스 20000
정격 단락 전류의 정격 차단 시간 NS 20
정격 작동 전압 V AC110/220 DC110/220
축전 모터의 정격 전류 230
평균 개방 속도 m/s 1.6~2.0
평균 폐쇄 속도 0.5~0.8
정격 작동 절차

열기-0.3초-닫기

오프닝-180s-닫기 오프닝
