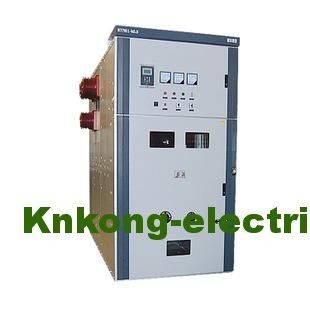

2000A 33KV 고압 배전반 플로어 스탠딩 구조

2000A 33KV 고압 배전반 플로어 스탠딩 구조
2000A 33KV 고압 배전반 플로어 스탠딩 구조

큰 이미지 :  2000A 33KV 고압 배전반 플로어 스탠딩 구조

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CB,ISO
모델 번호: KYN61A-40.5KV
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 포장
배달 시간: 15 일로 일합니다
지불 조건: L/C (신용장), 전신환
공급 능력: 50 단위/달

2000A 33KV 고압 배전반 플로어 스탠딩 구조

설명
등급 전압: 40.5KV까지 조정 경향: 630A/1250A/1600A/2000A
주파수: 50/60HZ 표준: IEC
OEM / ODM: 이용 가능합니다 제조소: 건공전기
하이 라이트:

33KV 고압 배전반

,

플로어 스탠딩 중압 배전반

,

IP4X 고압 배전반

2000A 50/60Hz KYN61 33KV IEC 고압 배전반

KYN61 금속 클래드 고압 개폐 장치,
Knkong, ABB 또는 슈나이더 내부
40.5KV, 삼상, AC 50/60Hz
VS1-40.5 VCB 장착 가능
IEC 표준 충족


제품 소개

그것은 결합된 디자인, 좋은 호환성 및 편리한 보충의 특성이 있는 격리된 진공 차단기가 갖춰진 차단기 손수레의 지면에 서 있는 구조를 채택합니다;
손수레 프레임에는 나사 너트 추진 메커니즘과 오버런 클러치가 장착되어있어 쉽게 움직일 수 있고 오작동으로 인한 손상을 방지 할 수 있습니다.모든 작업은 닫힌 상태에서 수행됩니다.


서비스 환경:

a) 기온: -25~+40

b) 습도: 월 평균 습도 95%;일일 평균 습도 90%.

다) 고도2500m

d) 부식성, 가연성 가스, 증기 등에 의해 명백히 오염되지 않은 주변 공기.

e) 빈번한 격렬한 흔들림 없음



기술 데이터

아이템 단위 데이터
정격 전압 케이 V 40.5
정격 주파수 Hz 50
정격 전류 NS 1250,1600,2000
정격 단락 차단 전류 25,31.5
정격 전류(피크) 63,80
4초 열안정성 전류 25,31.5
정격 동적 전류(피크) 63,80
정격 절연 레벨 1분 전력 주파수 내전압(rms) 케이 V 95
번개 임펄스 내전압(피크) 케이 V 185
1min 전원 주파수 전압 개방 간격(rms) 케이 V 118
열린 갭(피크)에 걸친 번개 임펄스 내전압 케이 V 215
인클로저 보호 등급

인클로저 IP4X,

구획 IP2X 사이

인클로저 치수(너비*깊이*높이) mm 1400*2800*2600
1600*2800*2600
차단기의 종류   VCB: ZN85-40.5
SF6 회로 차단기

*참고: 주문 스위치기어는 고객이 SLD(Single-line diagram)를 제공해야 합니다.



VS1-40.5 기술 데이터

아이템 단위 날짜
정격 전압



케이 V

40.5
정격 단시간 주파수 내전압(1min) 95
정격 낙뢰 내전압(피크) 185
정격 주파수 Hz 50/60
정격 전류 NS 1250 1600 2000 2500 4000
정격 단락 탈락 전류 25 31.5
정격 단시간 내전류 25 31.5
정격 단시간 연속 시간 NS 4
정격 피크 내전류 63 80
정격 단락 폐쇄 전류 63 80
정격 단일/백투백 커패시터 뱅크 드롭아웃 전류 NS 630/400
개방시간(정격볼트) ms 35~60
폐쇄 시간(정격 전압) 50~100
기계적 수명 타임스 20000
정격 단락 탈락 전류의 정격 차단 시간 NS 20
정격 작동 전압 V AC110/220 DC110/220
축전 모터의 정격 전류 230
평균 개방 속도 m/s 1.6~2.0
평균 폐쇄 속도 0.5~0.8
정격 작동 절차

열기-0.3초-닫기

오프닝-180s-닫기 오프닝
