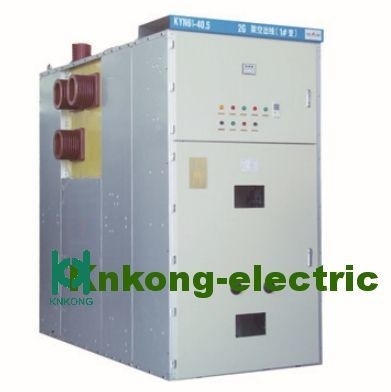

2000A 배전반 40.5KV IP3X 손수레 지면 유형 구조

2000A 배전반 40.5KV IP3X 손수레 지면 유형 구조
2000A 배전반 40.5KV IP3X 손수레 지면 유형 구조

큰 이미지 :  2000A 배전반 40.5KV IP3X 손수레 지면 유형 구조

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CB,ISO
모델 번호: KYN61A-40.5KV
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 패키징
배달 시간: 15 근무일
지불 조건: L/C (신용장), 전신환
공급 능력: 50 유닛 / 달

2000A 배전반 40.5KV IP3X 손수레 지면 유형 구조

설명
정격 전압: 33-40.5KV 정격 전류: 630-2000A
조정 주파수: 50/60Hz 표준: IEC GB ISO
OEM/ODM: 이메일에 의한 조사 공장: KNKONG-ELECTRIC
하이 라이트:

2000A 배전반

,

배전반 40.5KV

,

IP3X 배전반

KYN61 630A 1250A 1600A 2000A 배전반 40.5KV

모델: KYN61
전압: 최대 40.5KV
현재: 630A 1250A 1600A 2000A
주파수: 50/60Hz


제품 소개

개폐 장치 캐비닛 구조는 조립된 유형을 채택하고 차단기는 손수레 바닥 유형 구조를 채택합니다.그것은 아주 새로운 합성 절연 진공 회로 차단기가 장착되어 있으며 좋은 호환성을 가지고 있습니다.손수레 프레임에는 나사 너트 추진 메커니즘이 장착되어 있어 손수레를 쉽게 움직일 수 있고 오작동으로 인해 추진 메커니즘이 손상되는 것을 방지할 수 있습니다.메인 스위치, 손수레 및 스위치 캐비닛 도어 사이의 연동은 "다섯 가지 방지" 기능을 충족시키기 위해 강제 기계적 잠금 방식을 채택합니다.모든 작업은 캐비닛 도어에서 수행할 수 있습니다. 닫힌 상태에서 수행하십시오.케이블 룸에는 여러 케이블을 연결할 수 있는 충분한 공간이 있습니다.빠른 접지 스위치는 접지 및 루프 단락에 사용됩니다.인클로저 보호 수준은 IP3X이고 손수레 방 문이 열려 있고 보호 수준은 IP2X입니다.


외부의 환경:

1) 온도: -25℃~+40℃

2) 습도: 월평균 95%;일일 평균 90%.

3) 고도 ≤2500m

4) 부식성, 가연성 가스, 증기 등에 의해 명백히 오염되지 않은 주변 공기

5) 잦은 격렬한 흔들림이 없습니다.



기술 데이터

아이템 단위 데이터
정격 전압 케이 V 40.5
정격 빈도 Hz 50
정격 전류 1250,1600,2000
정격 단락 차단 전류 25,31.5
정격 전류(피크) 63,80
4초 열안정성 전류 25,31.5
정격 동적 전류(피크) 63,80
정격 절연 레벨 1분 전력 주파수 내전압(rms) 케이 V 95
번개 임펄스 내전압(피크) 케이 V 185
1분 전력 주파수 개방 간격(rms)에 걸친 전압 케이 V 118
열린 갭(피크)에 걸친 번개 임펄스 내전압 케이 V 215
인클로저 보호 등급

인클로저 IP4X,

구획 사이 IP2X

인클로저 치수(너비*깊이*높이) mm 1400*2800*2600
1600*2800*2600
차단기의 종류   VCB: ZN85-40.5
SF6 회로 차단기



KNKONG 생산 VCB VS1-40.5 기술 데이터

아이템 단위 날짜
정격 전압



케이 V

40.5
정격 단시간 주파수 내전압(1min) 95
정격 뇌충격 내전압(피크) 185
정격 주파수 Hz 50/60
정격 전류 1250 1600 2000 2500 4000
정격 단락 탈락 전류 25 31.5
정격 단시간 내전류 25 31.5
정격 단시간 연속 시간 에스 4
정격 피크 내전류 63 80
정격 단락 폐쇄 전류 63 80
정격 단일/백투백 커패시터 뱅크 드롭아웃 전류 630/400
개방시간(정격볼트) ms 35~60
폐쇄시간(정격볼트) 50~100
기계적 수명 타임스 20000
정격 단락 탈락 전류의 정격 차단 시간 에스 20
정격 작동 전압 V AC110/220 DC110/220
축전 모터의 정격 전류 230
평균 개방 속도 m/s 1.6~2.0
평균 폐쇄 속도 0.5~0.8
정격 작동 절차

열기-0.3초-닫기

오프닝-180s-닫기 오프닝
