제품 상세 정보:
|
| 등급 전압: | 12kV | 정격 전류: | 630A 1250A |
|---|---|---|---|
| 조정 주파수: | 50Hz | 기준: | CCC,ISO9001, CE, CB,IEC60898 |
| OEM / ODM: | 이용 가능합니다 | 제조소: | KNKONG |
| 하이 라이트: | ODM 볼륨 제어 블록 회로 차단기,ZW32 볼륨 제어 블록 회로 차단기,12KV 야외 진공 회로 차단기 |
||
제품 소개

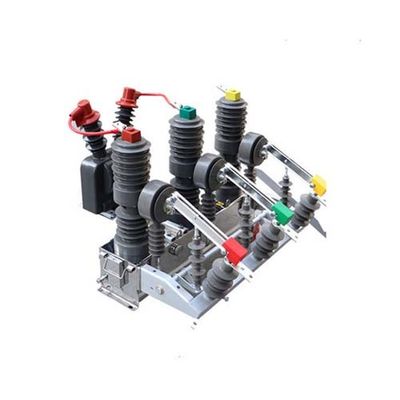

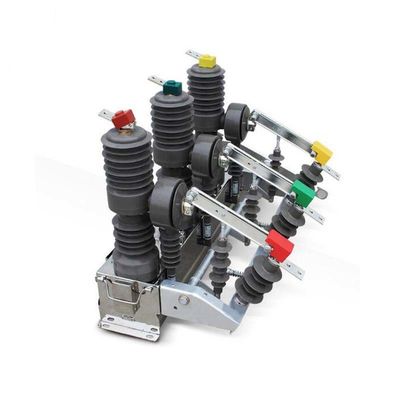

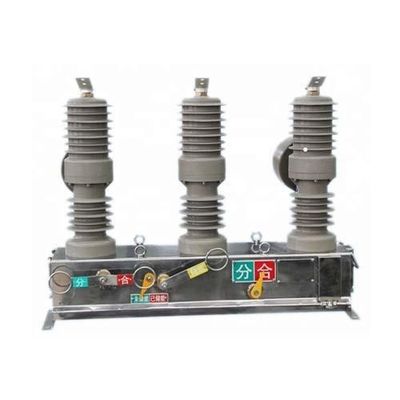

12명의 킬로볼트 야외 볼륨 제어 블록 (ZW32 시리즈는) 50Hz와 3상 교류와 12 KV 정격 전압으로 메커니즘 야외 진공 파괴 밸브, 일종의 야외 기둥 고전압 진공 회로 차단기를 튀게 합니다.
CCC,ISO9001, CE, CB,IEC60898의 순응한 표준.
회로를 열고 산업적이고 마이닝 지국과 같은 부하 전류, 과부하 전류와 단락 전류와 다른 전력 분배 시스템을 마무리하는 것은 적용됩니다.
동력 전달 네트워크 또는 지국 전신주와 같은 실외 사용을 위한 12KV 630A/1250A ZW32 시리즈 볼륨 제어 블록.
특징
정규 사용 상태
|
높이 |
≤1000m |
|
|
대기 온도 |
맥스 |
+40C |
|
민 |
-15C |
|
|
주변습도 : 최대 평균 습도 |
24 시간 ≤95% |
|
|
1 달 ≤90% |
||
|
최대 수증기 압력 |
24 시간 ≤2.2kpa |
|
|
1 달 ≤1.8kpa |
||
대기는 먼지 연기, 부식성이거나 연소성 가스, 증기 또는 스모그의 어떤 명백한 오염도 가지고 있지 않습니다
12 킬로볼트 야외 볼륨 제어 블록 기술적인 매개 변수
| 아니오. | 항목 | 유닛 | 매개 변수 | |
| 1 | 정격 전압 | KV | 12 | |
| 2 | 정격 전류 | A | 630 1250 | |
| 3 | 정격 주파수 | Hz | 50/60 | |
|
4 |
1 분 내압 |
습식 |
KV |
34 |
| 건식 | 42 | |||
| 의거합니다 | 49 | |||
|
5 |
전격적 충격은 그렇게 하기 위해, 현재 단계 저항합니다 땅 |
KV |
75/85 |
|
| 6 | 평가된 단락 차단 전류 |
KA |
20 25 | |
| 7 | 평가된 단락 마감 경향 | 50 63 | ||
| 8 | 내압 경향의 평가된 피크 값 | 50 63 | ||
| 9 | 4s 단구간 내전류 | 20 25 | ||
| 10 | 평가된 동작 시퀀스 | O-0.3s-CO-180s-CO | ||
|
11 |
현재 제동을 깨는 평가된 단락 회로 시간 |
시간 |
30 |
|
| 12 | 기계적 내구성 | 30000 | ||
| 13 | 영구 자석 제어 전압 | Ｖ | AC / DC 220 | |
|
14 |
이차회로, 1 분 상용 주파 내전압 |
KV |
2 |
|
기준도
