제품 상세 정보:
|
| 전압: | 12KV 24KV | 경향: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| 차단 전류: | 25KA | 타입: | 고정형 |
| 표준: | GB, 국제전기기술위원회, ISO | 공장: | KNKONG-ELECTRIC |
| 강조하다: | 1250A 실내 차단기,25KA 실내 차단기,내장형 극 12KV 차단기 |
||

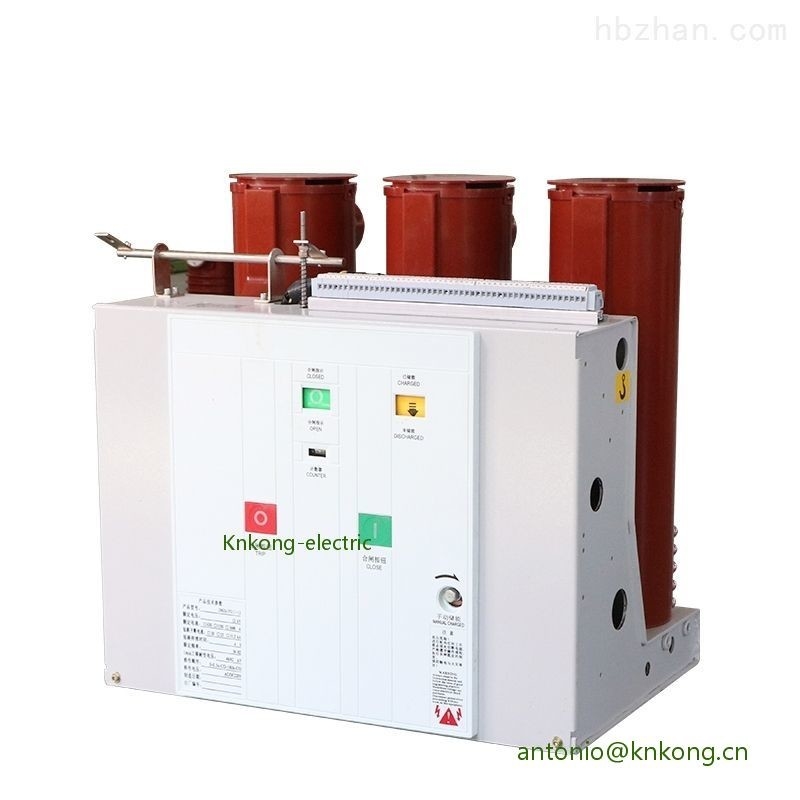

내장형 폴이 있는 VS1-12KV 1250A 실내 VCB 25KA
전압: 12KV 24KV
현재: 630A 1250A 2000A
차단 전류: 20KA
유형: 고정
제품 개요
KNKONG-ELECTRIC에서 생산하는 VS1-12 시리즈 내장형 진공 차단기는 12kV, 24KV 3상 AC 50Hz/60Hz 실내 개폐 장치에 사용되며 산업 및 광업 기업 및 변전소 장비를 위한 최고의 보호 및 제어 장치입니다.회로 차단기의 스프링 작동 메커니즘은 모듈식 독립 프레임 설계로 KYN28-12(24) 고정 개폐기에 자주 사용됩니다.이 회로 차단기는 고정 설치가 가능하거나 인출형 버전을 사용할 때 트롤리와 함께 사용할 수 있습니다.
기술적인 매개변수
| 아니. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 | | 1min 전원 주파수 내전압(rm s) |
케이 V | 42(상간, 상간) | |||||
| 조명 임펄스 내전압(피크) | 75(상간, 상간) | ||||||||
4 | |
ㅏ | 630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 | 20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | 에스 | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
ㅏ | 630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm | 삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 | ms
| ≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) | m/s
| 1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 | ms
| ≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
25 | |
μ Ω | 630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
27 | 정격 작동 전압 | 정격동작전압(V)AC/DC |
V | 24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압 미만인 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | 에스 | ≤15 | ||||||
