제품 상세 정보:
|
| 정규 전압: | 12KV | 상 유동: | 630-2000A |
|---|---|---|---|
| 차단 전류: | 25KA | 타입: | 위스드로러블 |
| 원형: | 정저우, 중국 | 공장: | KNKONG |
| 강조하다: | 12KV 철회 가능한 VCB 회로 차단기,25KA 자기 제어 VCB 회로 차단기,실내 개폐 장치 진공 회로 차단기 |
||

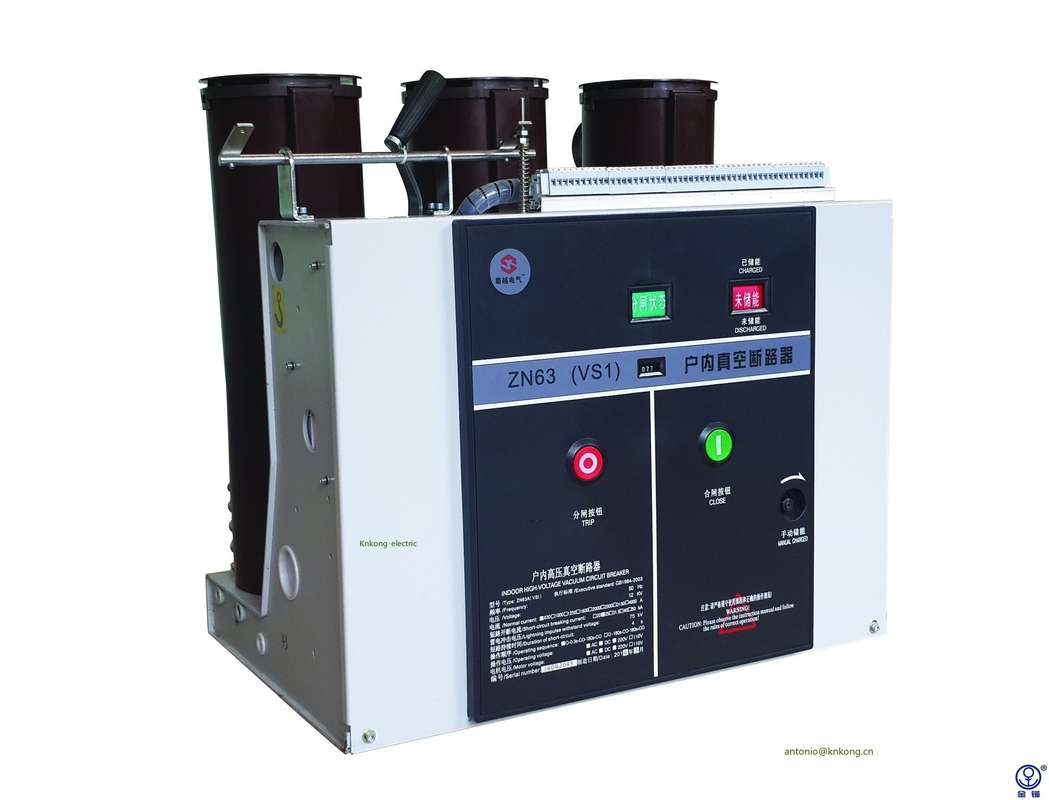

VS1-12KV 인출형 진공 차단기 실내 개폐기 사용
전압: 12KV
현재: 630-2000A
차단 전류: 20KA
유형: 철회 가능
제품 개요
VS1-12 진공 회로 차단기, 비어 있음, 작동 메커니즘의 작용으로 이동 및 정적 접점에 전원이 공급되고 열리면 접점 사이에 진공 아크가 생성됩니다.동시에 접점의 특수 구조로 인해 접점 간극에 적절한 세로 자기장이 생성되어 진공 아크를 확산 유형으로 유지하고 아크를 접점 표면에 고르게 분포시켜 연소시킵니다. 낮은 아크 전압을 유지하십시오.수초 내에 접점과 실드의 표면에 합성 또는 축적될 수 있으며, 소호실 파단의 절연 내력이 빠르게 회복되어 아크가 소멸되고 차단 목적이 달성됩니다.진공 회로 차단기는 자기장 제어 진공 아크를 채택하므로 전류를 차단하는 강력하고 안정적인 능력이 있습니다.
정상적인 서비스 상태
| 고도 | ≤1000m | |
| 주위 온도 | 최대 | +40℃ |
| 분 | -15℃ | |
|
주변 습도: 최대 평균 습도 |
24시간 ≤95% | |
| 1개월 ≤90% | ||
| 최대 수증기압 | 24시간 ≤2.2kpa | |
| 1개월 ≤1.8kpa | ||
기술적인 매개변수
| 아니. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
ㅏ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | 에스 | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
ㅏ |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압 미만인 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | 에스 | ≤15 | ||||||
