제품 소개vcb 차단기

VS1-12 VCB 25KA 차단 205mm 위상 간격 고정 차단기

인증
중국 Knkong Electric Co.,Ltd 인증
중국 Knkong Electric Co.,Ltd 인증
제가 지금 온라인 채팅 해요

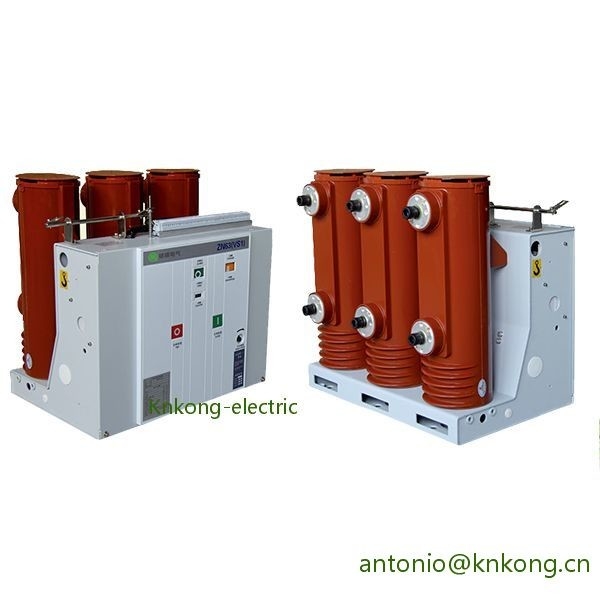

VS1-12 VCB 25KA 차단 205mm 위상 간격 고정 차단기

VS1-12 VCB 25KA 차단 205mm 위상 간격 고정 차단기
VS1-12 VCB 25KA 차단 205mm 위상 간격 고정 차단기

큰 이미지 :  VS1-12 VCB 25KA 차단 205mm 위상 간격 고정 차단기

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CB,ISO,IEC
모델 번호: VS1-12
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 패키징
배달 시간: 15 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 1000 유닛

VS1-12 VCB 25KA 차단 205mm 위상 간격 고정 차단기

설명
작업 전압: 12KV 또는 24KV 사용 전류: 최대 2000A
차단 전류: 25KA 타입: 고쳐진 위스드로러블 /
상간 중심거리: 205-310mm 브랜드: KNKONG-ELECTRIC
강조하다:

25KA 차단 고정 회로 차단기

,

VCB 고정 회로 차단기

,

205mm 위상 간격 고정 회로 차단기

VS1-12 VCB 25KA 205mm 위상 간격의 고정 실내 차단기 차단



전압: 12-24KV

현재: 최대 2000A

차단 전류: 최대 25KA

유형: 고정

위상 간격: 205-310mm



제품 개요

VS1 진공 회로 차단기는 작동 전류 범위 내에서 빈번한 작업을 수행하거나 단락 전류를 여러 번 차단할 수 있습니다.기계적 수명은 최대 30,000회, 전체 용량 단락 전류 차단 시간은 최대 50회입니다.
VS1 진공 회로 차단기는 재폐로 작동에 적합하며 작동 신뢰성과 서비스 수명이 매우 높습니다.
VS1 진공 차단기(일반 유형)는 다양한 기후의 영향을 방지하기 위해 수직 절연 실린더를 채택합니다.유지 보수 및 유지 보수 측면에서 일반적으로 작동 메커니즘을 가끔씩 청소하거나 윤활하면됩니다.
VS1 진공 차단기(폴 타입)는 솔리드 절연 구조 일체형 솔리드 씰 폴을 채택하여 유지 보수가 필요 없습니다.
스위치 캐비닛에 VS1 진공 차단기의 설치 형태는 고정 또는 인출이 가능하며 프레임에 설치하여 사용할 수도 있습니다.



정상적인 서비스 상태

고도 ≤1000m
주위 온도 최대 +40℃
-15℃

주변 습도:

최대 평균 습도

24시간 ≤95%
1개월 ≤90%
최대 수증기압 24시간 ≤2.2kpa
1개월 ≤1.8kpa





기술적인 매개변수

아니. 안건 단위 매개변수
1 정격 전압 케이 V 12
2 정격 주파수 Hz 50/60



정격 절연 레벨

1min 전원 주파수 내전압(rm s)



케이 V

42(상간, 상간)

48(격리 거리를 가로질러)

조명 임펄스 내전압(피크)

75(상간, 상간)

85(격리 거리를 가로질러)





4





정격 전류





630 630 1250 1600
1250 1250 1600 2000년
    2000년 2500
    2500 3150
      4000
5 정격 단락 차단 전류



20 25 31.5 40
6 정격 단시간 내전류 20 25 31.5 40
7 정격 단락 표시 전류 50 63 80 100
8 정격 피크 내전류 50 63 80 100
9 단락의 정격 지속 시간 에스 4
10 정격 작동 순서   O-0.3sO/C-180s-O/C
11 정격 단락 전류의 차단 시간 타임스 30/20배(40KA)
12 기계적 내구성 작전 20000
13 정격 단일 커패시터 뱅크 차단 전류



630
14 정격 연속 커패시터 뱅크 차단 전류 400
15 이중 접지 오류 차단 전류 27.4
16 허용 가능한 최대 접촉 침식



mm

17 열린 접점 사이의 간격 10±1
18 오버 스트로크 3.5±0.5
19 3상 개폐의 비동시성

ms



≤2
20 접점 종료의 바운스 기간 ≤2
21 평균파괴속도(순간파괴 6mm)

m/s



1.1±0.2
22 평균 제작 속도 0.8±0.2
23 시간 만들기

ms



≤100
24 휴식 시간 ≤50





25



각 상 주회로의 저항



μ Ω

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 접촉 차단 바운스 진폭 mm ≤2



27

정격 작동 전압 정격동작전압(V)AC/DC



V

24* 110 220
정상 작동 전압 범위 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압 미만인 경우 개방 작동이 허용되지 않습니다.
28 에너지 저장 모터의 정격 전압 V AC110/220, DC110/220
29 에너지 저장 시간 에스 ≤15
