제품 상세 정보:
|
| 전압: | 12kV | 경향: | 630A |
|---|---|---|---|
| 차단 전류: | 25kA | 타입: | Withdrawable |
| 표준: | GB, ISO, 국제전기기술위원회 | 제조소: | KNKONG |
| 하이 라이트: | 진공 VCB 차단기,12KV 630A VCB 차단기,인출형 진공 차단기 |
||

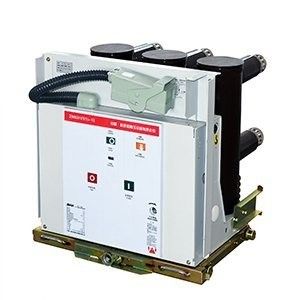

12KV 630A 진공차단기 VCB VS1 시리즈
전압: 12KV
전류: 630A
차단 전류: 25KA
유형: 철회 가능
제품 개요
VS1 시리즈 임베디드 폴.진공 차단기는 12kV, 3상 AC 50Hz 실내 개폐 장치에 적용할 수 있으며 산업 및 광업 시설 변전소 장비의 보호 및 제어 장치 역할을 할 수 있습니다.스프링 작동 메커니즘을 위한 모듈식 및 독립 프레임 설계로 VS1 시리즈 회로 차단기는 KYN28-12(24) 중간 세트 및 고정 스위치기어와 함께 작동할 수 있습니다.이 회로 차단기는 트럭을 손수레 단위로 고정 설치 및 조립해야 합니다.
VS1 시리즈 회로 차단기는 높은 안정성과 높은 신뢰성을 제공합니다.
메커니즘 측면에서 VS1 시리즈 진공 회로 차단기는 전송 부품에 대해 특별히 최적화되었습니다.모듈식 스프링 메커니즘은 편리한 유지보수, 짧은 전원 차단 유지보수, 부품의 높은 다용도성과 같은 장점을 가지고 있으며 기술 매개변수를 크게 개선하고 보다 우수한 성능을 제공하는 진공 차단기와의 더 나은 호환성을 자랑합니다.
정상적인 서비스 상태
| 고도 | ≤1000m | |
| 주위 온도 | 최대 | +40℃ |
| 분 | -15℃ | |
|
주변 습도: 최대 평균 습도 |
24시간 ≤95% | |
| 1개월 ≤90% | ||
| 최대 수증기압 | 24시간 ≤2.2kpa | |
| 1개월 ≤1.8kpa | ||
기술적인 매개변수
| 아니. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
ㅏ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | 에스 | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
ㅏ |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | 에스 | ≤15 | ||||||
