제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CB,ISO,IEC
모델 번호: VS1-12
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD 1000-2000 Each
포장 세부 사항: 표준 수출 포장
배달 시간: 15 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 1000년 단위

조정 유형 205 단계 간격 VCB 차단기 환경 보호

설명
전압: 12kV 경향: 630A
차단 전류: 25kA 타입: 고정됩니다
원형: 중국 제조소: KNKONG
하이 라이트:

고정형 VCB 차단기

,

25KA 간격 VCB 차단기

,

12KV 간격 VCB 차단기

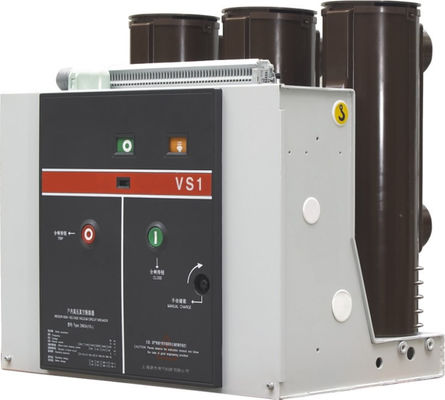

VS1-12 고정형 205 상간격 진공차단기 12KV 630A

전압: 12KV

전류: 630A

차단 전류: 20KA

유형: 고정





제품 개요

VS1 시리즈 회로 차단기는 고급 설계 개념을 기반으로 Knkong에서 완전히 독립적으로 개발되었습니다.그것은 설치, 유지 보수, 테스트 및 작동이 쉬운 모듈화 된 메커니즘을 채택합니다.기존 VS1 회로 차단기와 비교됩니다.더 높은 작동 안정성, 더 높은 안전성 및 연장된 서비스 수명이 특징입니다.이 제품은 전력, 에너지, 석유화학 공학, 야금, 제조, 교통, 건축 및 환경 보호와 같은 산업 및 대규모 기업과 같은 산업에 광범위하게 적용되는 12kv 및 24kV 송배전 시스템의 고객 요구 응용 프로그램을 충족시킬 수 있습니다. 및 국가 핵심 프로젝트





기술적인 매개변수

아니. 안건 단위 매개변수
1 정격 전압 케이 V 12
2 정격 주파수 Hz 50/60



정격 절연 레벨

1min 전원 주파수 내전압(rm s)



케이 V

42(상간, 상간)

48(격리 거리를 가로질러)

조명 임펄스 내전압(피크)

75(상간, 상간)

85(격리 거리를 가로질러)





4





정격 전류





630 630 1250 1600
1250 1250 1600 2000년
    2000년 2500
    2500 3150
      4000
5 정격 단락 차단 전류



20 25 31.5 40
6 정격 단시간 내전류 20 25 31.5 40
7 정격 단락 표시 전류 50 63 80 100
8 정격 피크 내전류 50 63 80 100
9 단락의 정격 지속 시간 에스 4
10 정격 작동 순서   O-0.3sO/C-180s-O/C
11 정격 단락 전류의 차단 시간 타임스 30/20배(40KA)
12 기계적 내구성 작전 20000
13 정격 단일 커패시터 뱅크 차단 전류



630
14 정격 연속 커패시터 뱅크 차단 전류 400
15 이중 접지 오류 차단 전류 27.4
16 허용 가능한 최대 접촉 침식



mm

17 열린 접점 사이의 간격 10±1
18 오버 스트로크 3.5±0.5
19 3상 개폐의 비동시성

ms



≤2
20 접점 종료의 바운스 기간 ≤2
21 평균파괴속도(순간파괴 6mm)

m/s



1.1±0.2
22 평균 제작 속도 0.8±0.2
23 시간 만들기

ms



≤100
24 휴식 시간 ≤50





25



각 상 주회로의 저항



μ Ω

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 접촉 차단 바운스 진폭 mm ≤2



27

정격 작동 전압 정격동작전압(V)AC/DC



V

24* 110 220
정상 작동 전압 범위 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다.
28 에너지 저장 모터의 정격 전압 V AC110/220, DC110/220
29 에너지 저장 시간 에스 ≤15





작동 안전

회로 차단기는 오작동을 방지하고 작업자의 개인 안전을 최대한 보호하기 위해 잠금 오류 방지 및 "5개 보증" 연동 기능이 있습니다.
회로 차단기와 접지 스위치가 꺼짐 위치에 있을 때만 회로 차단기 카트가 테스트 위치에서 서비스 위치로 굴러갈 수 있습니다.
회로 차단기는 서비스/테스트 위치에서만 닫을 수 있습니다.
회로 차단기가 닫힌 후에는 회로 차단기가 열린 위치에 있을 때만 트럭을 굴리거나 꺼낼 수 없습니다.
회로 차단기는 서비스 위치에서 닫힌 위치의 테스트 위치로 롤아웃할 수 없습니다.
누를 때 차단기를 닫을 수 없습니다.
회로 차단기가 닫힐 때 닫힘 신호가 제 시간에 해제되지 않으면 내부 트립 방지 제어 회로가 닫힘 회로를 차단하여 다중 재폐로를 방지합니다(선택 사항).
전기 폐쇄 및 잠금을 선택한 경우 2차 회로가 전원을 공급할 수 없거나 제공된 전원이 잠금 전자석(옵션)의 정상적인 작동을 만족시키지 못할 때 차단기가 닫히지 않습니다.
