제품 상세 정보:
|
| 전압: | 12kV | 경향: | 2000A |
|---|---|---|---|
| 차단 전류: | 20-25KA | 타입: | 고정됩니다 |
| 표준: | GB, 국제전기기술위원회, ISO | 제조소: | KNKONG |
| 하이 라이트: | 20KA 차단 VCB 차단기,IEC 실내 개폐기 VCB 차단기,2000A 고정 회로 차단기 |
||

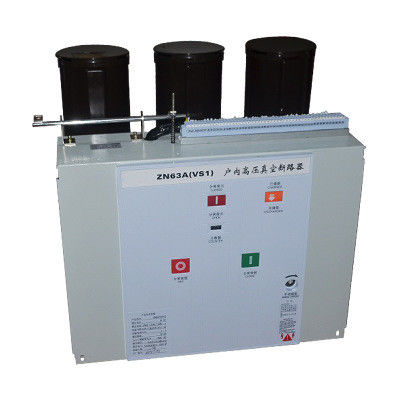

12KV 2000A 고정형 실내 VCB 205 위상 간격 VS1-12
전압: 12KV
현재: 2000A
차단 전류: 20KA
유형: 고정
위상 간격: 205
제품 개요
진공 차단기는 12kV, 3상 AC 50Hz 실내 개폐 장치에 적합하며 산업 및 광업 기업의 변전소 장비 보호 및 제어 장치로 사용할 수 있습니다.VS1 시리즈 회로 차단기의 스프링 작동 메커니즘은 KYN28-12(24) 중앙 및 고정 개폐기와 함께 작동할 수 있는 모듈식 및 독립 프레임 설계를 채택합니다.이 회로 차단기는 고정식으로 설치하거나 트럭과 함께 트롤리 장치로 조립할 수 있습니다.
VS1 시리즈 회로 차단기는 클래스 M2.c2 및 E2 모델입니다.
Vs1-Series 회로 차단기는 환경에 사용할 수 있습니다.유지 보수가 필요 없고 빈번한 작동이 가능합니다.기존의 차단기 제품과 비교.이 차단기의 기계적 내구성은 10,000 ops에서 20,000 ops로 크게 향상되었습니다.정전 용량 전류 차단에 대한 형식 테스트는 매우 낮은 재스트라이크 확률을 보여줍니다.이 제품은 장기간의 전기 내구성과 무료 유지 보수가 특징입니다.
기술적인 매개변수
| 아니. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
ㅏ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | 에스 | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
ㅏ |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | 에스 | ≤15 | ||||||
