제품 상세 정보:
|
| 전압: | 12kV | 경향: | 630-2000A |
|---|---|---|---|
| 차단 전류: | 20-25KA | 타입: | 고정됩니다 |
| 상간 중심거리: | 310 | 제조소: | KNKONG |
| 하이 라이트: | 고정 12KV 차단기,310 위상 간격 차단기,모듈식 메커니즘 12KV 차단기 |
||

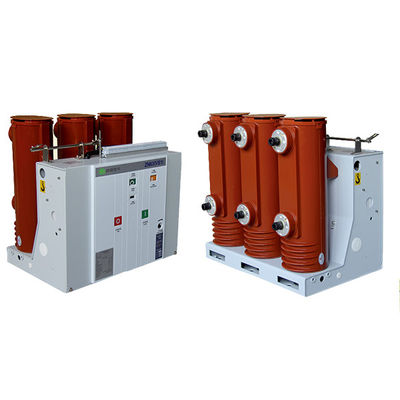

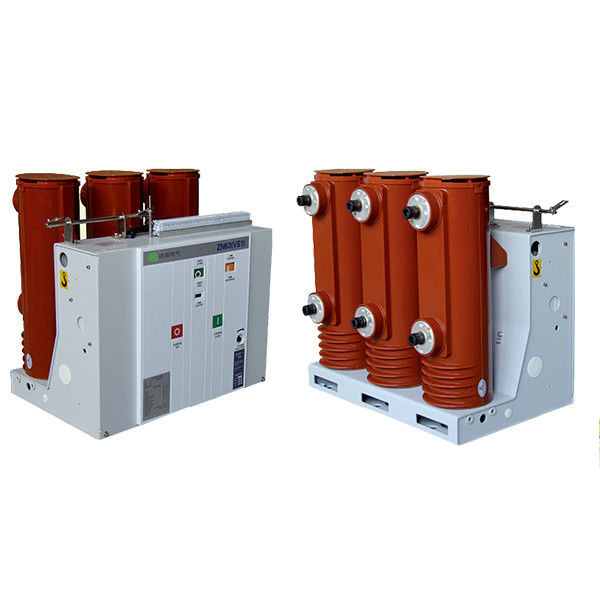

310 위상 간격 고정 12KV 차단기 모듈화 메커니즘
전압: 12KV
현재: 630-2000A
차단 전류: 20KA
유형: 고정
위상 간격: 310
제품 개요
VS1 시리즈 회로 차단기는 고급 설계 개념을 기반으로 Knkong에서 완전히 독립적으로 개발되었습니다.그것은 쉬운 설치, 유지 보수, 테스트 및 작동을 위해 모듈식 메커니즘을 채택합니다.기존 VS1 회로 차단기와 비교.그것은 더 높은 작동 안정성, 더 높은 안전성 및 더 긴 서비스 수명을 가지고 있습니다.이 제품은 12kV 및 24kV 송배전 시스템에서 고객의 응용 요구를 충족시킬 수 있으며 전력, 에너지, 석유 화학, 야금, 제조, 운송, 건설, 환경 보호 및 기타 산업 및 대기업에서 널리 사용됩니다. 및 국가 핵심 프로젝트
VS1 시리즈 회로 차단기는 높은 안정성과 높은 신뢰성을 제공합니다.
VS1 시리즈 진공 회로 차단기의 메커니즘은 전송 구성 요소에 특별히 최적화되었습니다.모듈식 스프링 메커니즘은 유지 보수가 편리하고 정전 후 유지 보수 시간이 짧으며 부품의 다양성이 강하다는 장점이 있습니다.그것은 진공 차단기와 좋은 호환성을 가지며 기술 매개 변수를 크게 향상 시키며 더 우수한 성능을 제공합니다.
기술적인 매개변수
| 아니. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
ㅏ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | 에스 | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
ㅏ |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | 에스 | ≤15 | ||||||
