제품 상세 정보:
|
| 전압: | 12kV | 경향: | 630-2000A |
|---|---|---|---|
| 차단 전류: | 20-25KA | 타입: | 고정됩니다 |
| 상간 중심거리: | 205-310 | 브랜드: | KNKONG |
| 하이 라이트: | 25KA 고정 회로 차단기,205 위상 간격 차단기,12KV 고정 회로 차단기 |
||

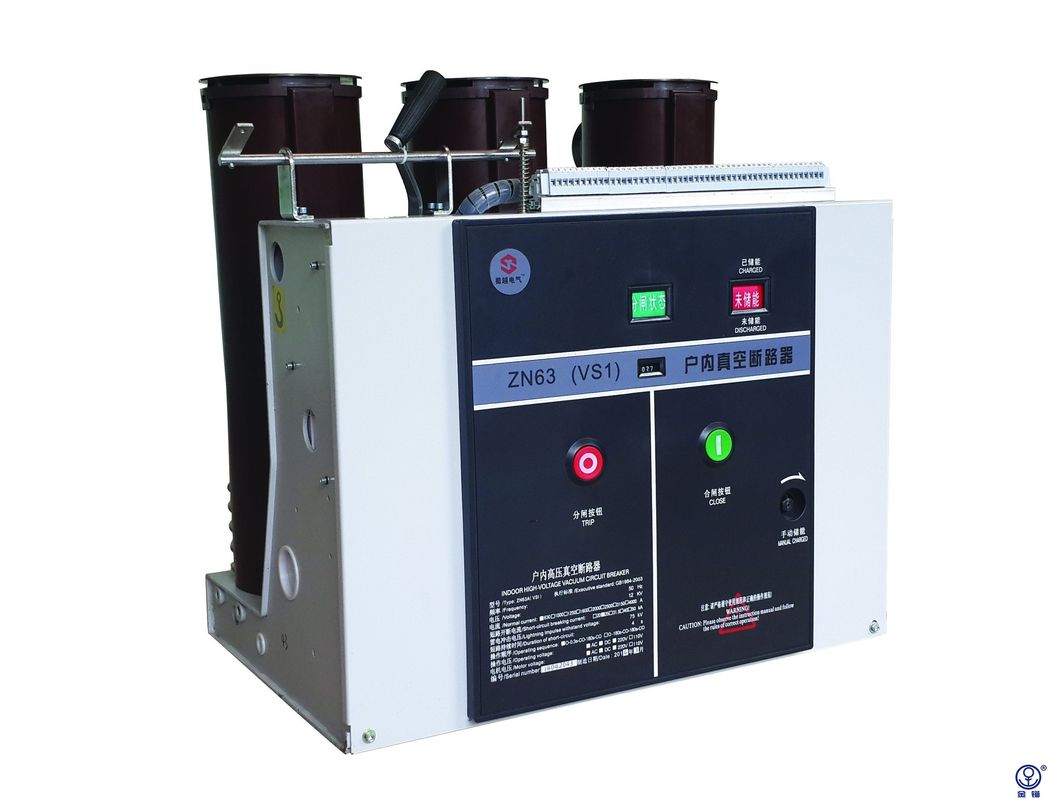

205 상간격 25KA차단고정차단기
전압: 12KV
현재: 630-2000A
차단 전류: 20KA
유형: 고정
위상 간격: 205-310
제품 개요
VS1 시리즈 회로 차단기는 고급 설계 개념을 기반으로 Knkong에서 독립적으로 개발되었습니다.그것은 설치, 유지 보수, 테스트 및 작동이 쉬운 모듈화 된 메커니즘을 채택합니다.기존 VS1 회로 차단기와 비교됩니다.더 높은 작동 안정성, 더 높은 안전성 및 연장된 서비스 수명이 특징입니다.전력, 에너지, 석유화학, 야금, 제조, 교통, 건축, 환경보호 등의 산업분야에 광범위하게 적용되는 12kv, 24kV 송배전 시스템 및 대규모 적용에 대한 고객의 요구를 만족시킬 수 있는 제품입니다. 기업 및 국가 핵심 프로젝트.
VS1 시리즈 회로 차단기는 높은 안정성과 높은 신뢰성을 제공합니다.
메커니즘 측면에서 VS1 시리즈 진공 회로 차단기는 전송 부품에 대해 특별히 최적화되었습니다.모듈식 스프링 메커니즘은 편리한 유지보수, 짧은 전원 차단 유지보수, 부품의 높은 다용도성과 같은 장점을 가지고 있으며 기술 매개변수를 크게 개선하고 보다 우수한 성능을 제공하는 진공 차단기와의 더 나은 호환성을 자랑합니다.
정상적인 서비스 상태
| 고도 | ≤1000m | |
| 주위 온도 | 최대 | +40℃ |
| 분 | -15℃ | |
|
주변 습도: 최대 평균 습도 |
24시간 ≤95% | |
| 1개월 ≤90% | ||
| 최대 수증기압 | 24시간 ≤2.2kpa | |
| 1개월 ≤1.8kpa | ||
태양 복사는 무시할 수 있습니다.개폐기 및 제어 장치의 외부로부터의 진동은 무시할 수 있습니다.주변 공기에 먼지 연기, 부식성 또는 가연성 가스, 증기 또는 스모그의 명백한 오염이 없습니다.
특별 서비스 조건
특수 작동 조건은 제조업체에 동의해야 하며 사용자는 각 특수 작동 조건에 대해 사전에 제조업체와 협의해야 합니다.
사이트 고도 1000m 이상
- 공기의 절연 내력 감소 허용
- 또는 고원형 회로 차단기를 주문해야 합니다.
해당 절연 요구 사항.
주변 온도 증가
- 전류 운반 능력이 감소합니다.
- 방열을 위한 추가 환기 제공
기타 고려 사항은 IEC 62271-1의 섹션 2.2에 따라 제조업체와 상의해야 합니다.
VS1 시리즈 회로 차단기는 높은 안정성과 높은 신뢰성을 제공합니다.
메커니즘 측면에서 VS1 시리즈 진공 회로 차단기는 전송 부품에 대해 특별히 최적화되었습니다.모듈식 스프링 메커니즘은 편리한 유지보수, 짧은 전원 차단 유지보수, 부품의 높은 다용도성과 같은 장점을 가지고 있으며 기술 매개변수를 크게 개선하고 보다 우수한 성능을 제공하는 진공 차단기와의 더 나은 호환성을 자랑합니다.
기술적인 매개변수
| 아니. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
ㅏ |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | 에스 | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
ㅏ |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | 에스 | ≤15 | ||||||
