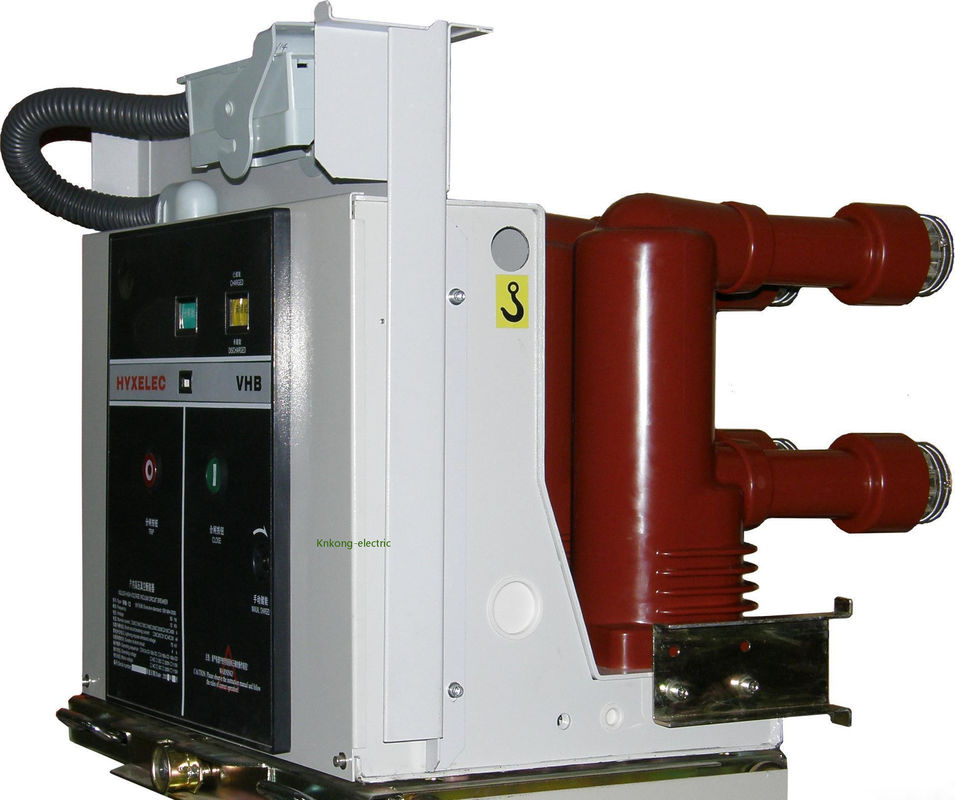

12KV 인출형 진공 차단기 모듈화 메커니즘

12KV 인출형 진공 차단기 모듈화 메커니즘
12KV 인출형 진공 차단기 모듈화 메커니즘

큰 이미지 :  12KV 인출형 진공 차단기 모듈화 메커니즘

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CB,ISO,IEC
모델 번호: VS1-12
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 포장
배달 시간: 15 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 1000년 단위

12KV 인출형 진공 차단기 모듈화 메커니즘

설명
정상 전압: 12KV 정상 전류: 630-2000A
차단 전류: 20-25KA 유형: 철회 가능한
원래의: 중국 제조소: 건공전기
강조하다:

인출형 진공 차단기

,

12KV 진공 차단기

,

25KA 모듈식 진공 차단기

VS1 12KV 인출형 진공 회로 차단기 모듈화 메커니즘

전압: 12KV

현재: 630-2000A

차단 전류: 20KA

유형: 철회 가능





제품 개요

VS1 시리즈 회로 차단기는 Knkong에서 완전히 독립적으로 개발되었습니다.모듈식 메커니즘은 설치, 유지보수, 테스트 및 작동을 더 쉽게 만듭니다.기존 회로 차단기와 비교하여 더 안정적인 작동, 더 높은 안전성 및 더 긴 서비스 수명을 제공합니다.그것은 12kV 및 24kV 송전 및 배전 시스템에서 고객의 애플리케이션 요구를 충족시킬 수 있으며 전력, 에너지, 석유 화학, 야금, 제조, 운송, 건설, 환경 보호 및 기타 산업 분야에서 널리 사용됩니다.



정상적인 서비스 상태

고도 ≤1000m
주위 온도 최대 +40℃
-15℃

주변 습도:

최대 평균 습도

24시간 ≤95%
1개월 ≤90%
최대 수증기압 24시간 ≤2.2kpa
1개월 ≤1.8kpa



특별 서비스 조건

특별한 작동 조건의 경우 제조업체에 문의하십시오.
사이트 고도가 1000m를 초과하지 않습니다.
공기의 절연 내력을 감소시킬 수 있습니다.
전류 전달 용량 감소
방열을 위한 추가 환기 제공
기타 예방 조치는 IEC 62271-1의 섹션 2.2에 따라 제조업체와 협의해야 합니다.



기술적인 매개변수

아니요. 안건 단위 매개변수
1 정격 전압 케이 V 12
2 정격 주파수 Hz 50/60



정격 절연 레벨

1min 전원 주파수 내전압(rm s)



케이 V

42(상간, 상간)

48(격리 거리를 가로질러)

조명 임펄스 내전압(피크)

75(상간, 상간)

85(격리 거리를 가로질러)





4





정격 전류





NS

630 630 1250 1600
1250 1250 1600 2000년
    2000년 2500
    2500 3150
      4000
5 정격 단락 차단 전류



20 25 31.5 40
6 정격 단시간 내전류 20 25 31.5 40
7 정격 단락 표시 전류 50 63 80 100
8 정격 피크 내전류 50 63 80 100
9 단락의 정격 지속 시간 NS 4
10 정격 작동 순서   O-0.3sO/C-180s-O/C
11 정격 단락 전류의 차단 시간 타임스 30/20배(40KA)
12 기계적 내구성 작전 20000
13 정격 단일 커패시터 뱅크 차단 전류



NS

630
14 정격 연속 커패시터 뱅크 차단 전류 400
15 이중 접지 오류 차단 전류 27.4
16 허용 가능한 최대 접촉 침식



mm

17 열린 접점 사이의 간격 10±1
18 오버 스트로크 3.5±0.5
19 3상 개폐의 비동시성

ms



≤2
20 접점 종료의 바운스 기간 ≤2
21 평균파괴속도(순간파괴 6mm)

m/s



1.1±0.2
22 평균 제작 속도 0.8±0.2
23 시간 만들기

ms



≤100
24 휴식 시간 ≤50





25



각 상 주회로의 저항



μ Ω

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 접촉 차단 바운스 진폭 mm ≤2



27

정격 작동 전압 정격동작전압(V)AC/DC



V

24* 110 220
정상 작동 전압 범위 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다.
28 에너지 저장 모터의 정격 전압 V AC110/220, DC110/220
29 에너지 저장 시간 NS ≤15
