제품 상세 정보:
|
| 작동 전압: | 일반 12KV | 흐르는 전류: | 최대 2000A |
|---|---|---|---|
| 차단 전류: | 20-25KA | 유형: | 결정된 |
| 기준: | GB,IEC,ISO | 제조소: | 건공전기 |
| 하이 라이트: | 20KA 차단 개폐 장치 회로 차단기,실내 개폐 장치 회로 차단기,고정형 개폐 장치 회로 차단기 |
||

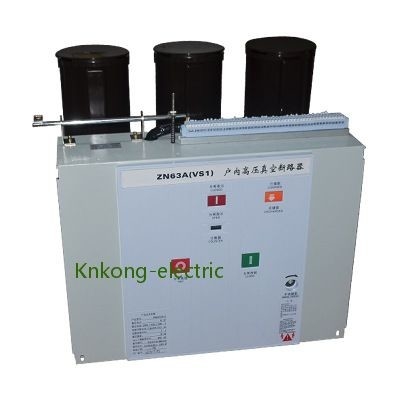

20KA 진공차단기 고정형 VS1 시리즈를 이용한 차단실내형 개폐기
전압: 일반 12KV
현재: 최대 2000A
차단 전류: 20KA
유형: 고정
위상 간격: 205
제품 개요
VS1 진공 차단기는 12kV, 24KV 3상 AC 50/60Hz 실내 개폐 장치에 사용되며 산업 및 광업 기업 및 변전소 장비의 보호 및 제어에 사용할 수 있습니다.VS1 시리즈 회로 차단기의 스프링 작동 메커니즘은 KYN28-12(24) 중앙 집중식 및 고정 스위치 캐비닛에 설치된 모듈식 독립 프레임 설계입니다.VS1 회로 차단기는 고정 설치하거나 트롤리와 함께 사용할 수 있습니다.
VS1 시리즈 회로 차단기는 클래스 M2.c2 및 E2 모델입니다.
VS1 시리즈 회로 차단기는 유지 보수가 필요 없으며 자주 작동할 수 있습니다.기존 회로 차단기 제품과 비교하여 VS1 회로 차단기의 기계적 내구성은 10,000ops에서 20,000ops로 크게 개선되었습니다.용량성 전류 차단의 유형 테스트는 재아크 가능성이 매우 낮음을 보여줍니다.VS1은 전기 수명이 길고 유지 보수가 무료입니다.
기술적인 매개변수
| 아니요. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
NS |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | NS | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
NS |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | NS | ≤15 | ||||||
