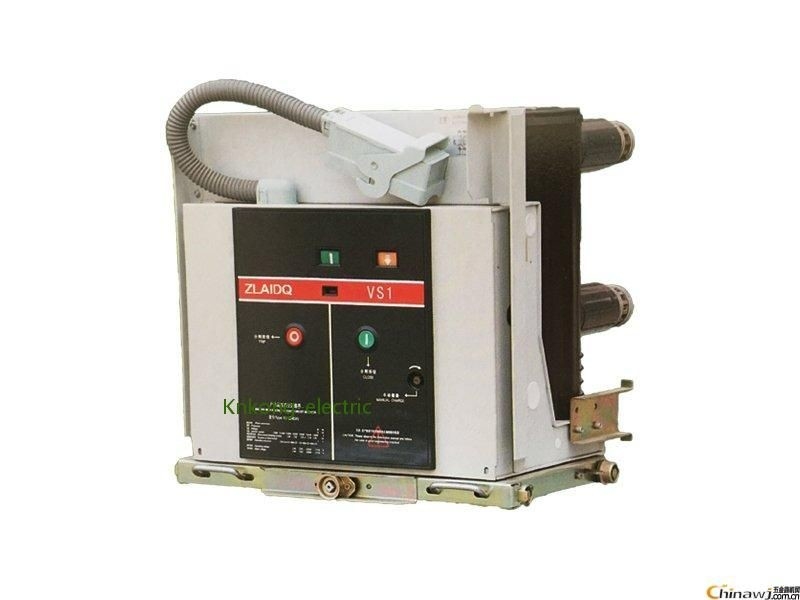

변압기 변전소를 위한 단단한 밀봉된 폴란드 진공 VCB 차단기 12KV

변압기 변전소를 위한 단단한 밀봉된 폴란드 진공 VCB 차단기 12KV
변압기 변전소를 위한 단단한 밀봉된 폴란드 진공 VCB 차단기 12KV

큰 이미지 :  변압기 변전소를 위한 단단한 밀봉된 폴란드 진공 VCB 차단기 12KV

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CB,ISO,IEC
모델 번호: VS1-12
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 포장
배달 시간: 15일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 1000 단위

변압기 변전소를 위한 단단한 밀봉된 폴란드 진공 VCB 차단기 12KV

설명
작동 전압: 12KV-24KV 작동 전류: 최대 2000A
차단 전류: 25KA 유형: 철회 가능/고정
원래의: 정저우, 중국 제조소: 건공전기
하이 라이트:

솔리드 밀폐형 VCB 차단기 12KV

,

극 진공 VCB 차단기

,

2000A VCB 차단기

변전소용 VCB 고체밀봉형 극진공차단기 2000A 12KV용

전압: 12-24KV

현재: 최대 2000A

차단 전류: 20KA

유형: 철회 가능/고정



제품 개요

VS1 시리즈 고체 밀봉 극 진공 회로 차단기는 12kV, 24KV, 3상 교류 주파수 50, 60Hz 실내 개폐 장치 KYN28-12(24) 중앙 및 고정 개폐 장치 작동에 적합합니다.VS1 진공 차단기는 고정식으로 설치하거나 트롤리와 결합할 수 있습니다.



특별 서비스 조건

다음과 같은 특수 작동 조건은 제조업체와 사용자가 사전에 협상합니다(제조업체는 각 특수 작동 조건에 대해 사전에 사용자와 상의해야 함).

- 사이트 고도가 1000m를 초과하는지 여부(또는 프로토타입 회로 차단기를 주문해야 함).
- 공기의 절연 내력을 감소시킬 수 있습니다.
- 해당 절연 요구 사항.
-주위 온도가 상승하는 상황.
- 전류 운반 능력이 감소하는지 여부.
- 방열을 위한 추가적인 환기가 필요한가?
기타 예방 조치는 IEC 62271-1의 섹션 2.2에 따라 제조업체와 협의해야 합니다.



기술적인 매개변수

아니요. 안건 단위 매개변수
1 정격 전압 케이 V 12
2 정격 주파수 Hz 50/60



정격 절연 레벨

1min 전원 주파수 내전압(rm s)



케이 V

42(상간, 상간)

48(격리 거리를 가로질러)

조명 임펄스 내전압(피크)

75(상간, 상간)

85(격리 거리를 가로질러)





4





정격 전류





NS

630 630 1250 1600
1250 1250 1600 2000년
    2000년 2500
    2500 3150
      4000
5 정격 단락 차단 전류



20 25 31.5 40
6 정격 단시간 내전류 20 25 31.5 40
7 정격 단락 표시 전류 50 63 80 100
8 정격 피크 내전류 50 63 80 100
9 단락의 정격 지속 시간 NS 4
10 정격 작동 순서   O-0.3sO/C-180s-O/C
11 정격 단락 전류의 차단 시간 타임스 30/20배(40KA)
12 기계적 내구성 작전 20000
13 정격 단일 커패시터 뱅크 차단 전류



NS

630
14 정격 연속 커패시터 뱅크 차단 전류 400
15 이중 접지 오류 차단 전류 27.4
16 허용 가능한 최대 접촉 침식



mm

17 열린 접점 사이의 간격 10±1
18 오버 스트로크 3.5±0.5
19 3상 개폐의 비동시성

ms



≤2
20 접점 종료의 바운스 기간 ≤2
21 평균파괴속도(순간파괴 6mm)

m/s



1.1±0.2
22 평균 제작 속도 0.8±0.2
23 시간 만들기

ms



≤100
24 휴식 시간 ≤50





25



각 상 주회로의 저항



μ Ω

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 접촉 차단 바운스 진폭 mm ≤2



27

정격 작동 전압 정격동작전압(V)AC/DC



V

24* 110 220
정상 작동 전압 범위 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다.
28 에너지 저장 모터의 정격 전압 V AC110/220, DC110/220
29 에너지 저장 시간 NS ≤15





작동 안전

VS1 진공 회로 차단기는 오작동 방지 잠금 장치가 있으며 스위치 캐비닛의 "5 가지 보증"인터록 기능을 실현하고 오작동을 방지하고 작업자의 개인 안전을 최대한 보호합니다.
VS1 진공 회로 차단기와 접지 스위치가 동시에 꺼짐 위치에 있을 때만 트롤리는 "감지 위치"에서 "서비스 위치"로 굴릴 수 있습니다.
VS1 진공 회로 차단기는 "서비스/테스트" 위치에서만 닫을 수 있습니다.
VS1 진공 회로 차단기가 닫히면 회로 차단기가 꺼짐 위치에 있을 때만 트롤리를 안팎으로 이동할 수 없습니다.
닫힌 위치의 VS1 진공 회로 차단기는 "서비스 위치"에서 "검출 위치"로 흔들릴 수 없습니다.
누를 때 차단기를 닫을 수 없습니다.
회로 차단기가 닫힐 때 닫힘 신호가 제 시간에 해제되지 않으면 내부 트립 방지 제어 회로가 닫힘 회로를 차단하여 다중 재폐로를 방지합니다(선택 사항).
참고: 고객이 수동 폐쇄 및 잠금 대신 전기 폐쇄 및 잠금을 선택하면 2차 회로가 전원을 공급할 수 없거나 제공된 전원이 잠금 전자석(옵션)의 정상적인 작동을 충족할 수 없을 때 차단기가 닫히지 않습니다.
