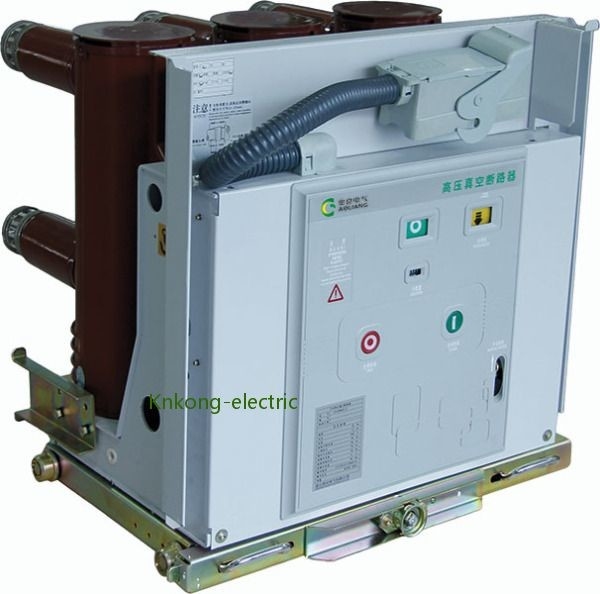

20KA 차단 교대 인출형 솔리드 실드 폴 VCB 12KV VS1 시리즈
전압: 12-24KV
현재: 630-1250A-2000A
차단 전류: 최대 20KA
유형: 철회 가능
제품 개요
2차 회로
콩콩일렉트릭 VS1 시리즈 진공차단기의 2차 제어회로기판은 모듈식 설계를 사용하고 있습니다.기계의 전기 연결은 교체가 편리하고 전기 연결의 안정적인 작동을 보장하는 고급 자체 버클 플러그를 사용합니다.
고성능 오일 버퍼
고성능 차단 버퍼는 차단 중 VS1 진공 회로 차단기의 이동 접점에 의해 생성된 오버슈트 및 스프링 백의 진폭을 크게 줄이고 진공 차단기 벨로우즈의 부분 피로로 이어지는 이동 접점의 오버슈트를 방지할 수 있습니다. 기계적 손실 내구성.가동 접점의 반동 진폭이 감소함에 따라 스위치드 커패시터 뱅크의 테스트에서 재점화 현상이 발견되지 않았습니다.
기술적인 매개변수
| 아니요. | 안건 | 단위 | 매개변수 | ||||||
| 1 | 정격 전압 | 케이 V | 12 | ||||||
| 2 | 정격 주파수 | Hz | 50/60 | ||||||
| 삼 |
정격 절연 레벨 |
1min 전원 주파수 내전압(rm s) |
케이 V |
42(상간, 상간) 48(격리 거리를 가로질러) |
|||||
| 조명 임펄스 내전압(피크) |
75(상간, 상간) 85(격리 거리를 가로질러) |
||||||||
|
4 |
정격 전류 |
NS |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000년 | ||||||
| 2000년 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | 정격 단락 차단 전류 |
카 |
20 | 25 | 31.5 | 40 | |||
| 6 | 정격 단시간 내전류 | 20 | 25 | 31.5 | 40 | ||||
| 7 | 정격 단락 표시 전류 | 50 | 63 | 80 | 100 | ||||
| 8 | 정격 피크 내전류 | 50 | 63 | 80 | 100 | ||||
| 9 | 단락의 정격 지속 시간 | NS | 4 | ||||||
| 10 | 정격 작동 순서 | O-0.3sO/C-180s-O/C | |||||||
| 11 | 정격 단락 전류의 차단 시간 | 타임스 | 30/20배(40KA) | ||||||
| 12 | 기계적 내구성 | 작전 | 20000 | ||||||
| 13 | 정격 단일 커패시터 뱅크 차단 전류 |
NS |
630 | ||||||
| 14 | 정격 연속 커패시터 뱅크 차단 전류 | 400 | |||||||
| 15 | 이중 접지 오류 차단 전류 | 27.4 | |||||||
| 16 | 허용 가능한 최대 접촉 침식 |
mm |
삼 | ||||||
| 17 | 열린 접점 사이의 간격 | 10±1 | |||||||
| 18 | 오버 스트로크 | 3.5±0.5 | |||||||
| 19 | 3상 개폐의 비동시성 |
ms
|
≤2 | ||||||
| 20 | 접점 종료의 바운스 기간 | ≤2 | |||||||
| 21 | 평균파괴속도(순간파괴 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | 평균 제작 속도 | 0.8±0.2 | |||||||
| 23 | 시간 만들기 |
ms
|
≤100 | ||||||
| 24 | 휴식 시간 | ≤50 | |||||||
|
25 |
각 상 주회로의 저항 |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | 접촉 차단 바운스 진폭 | mm | ≤2 | ||||||
|
27 |
정격 작동 전압 | 정격동작전압(V)AC/DC |
V |
24* | 110 | 220 | |||
| 정상 작동 전압 범위 | 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압보다 낮은 경우 개방 작동이 허용되지 않습니다. | ||||||||
| 28 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 | ||||||
| 29 | 에너지 저장 시간 | NS | ≤15 | ||||||
