제품 소개vcb 차단기

조정 유형 24KV 진공 VCB 차단기 310mm 위상 간격

인증
중국 Knkong Electric Co.,Ltd 인증
중국 Knkong Electric Co.,Ltd 인증
제가 지금 온라인 채팅 해요

조정 유형 24KV 진공 VCB 차단기 310mm 위상 간격

조정 유형 24KV 진공 VCB 차단기 310mm 위상 간격
조정 유형 24KV 진공 VCB 차단기 310mm 위상 간격

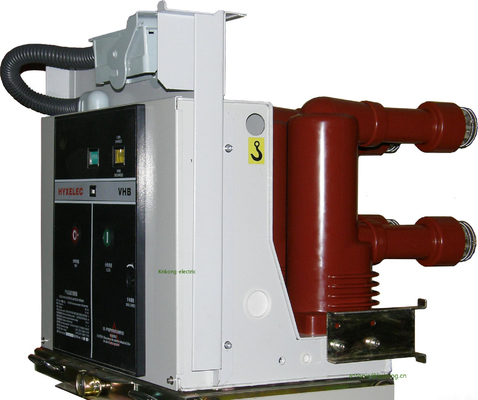

큰 이미지 :  조정 유형 24KV 진공 VCB 차단기 310mm 위상 간격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: KNKONG
인증: CB,ISO,IEC
모델 번호: VS1-12
결제 및 배송 조건:
최소 주문 수량: 1
포장 세부 사항: 표준 수출 패키징
배달 시간: 15 일로 일합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 1000 유닛

조정 유형 24KV 진공 VCB 차단기 310mm 위상 간격

설명
전압: 12KV 경향: 630A 1250A 2000A
차단 전류: 25KA 타입: 고정형
상간 중심거리: 310 밀리미터 공장: KNKONG-ELECTRIC
하이 라이트:

24KV 진공 VCB 차단기

,

고정형 진공 VCB 차단기

,

310mm 위상 간격 VCB 차단기

고정식 실내용 판넬용 24KV 진공차단기 310mm 위상간격

전압: 12-24KV

현재: 630-2000A

차단 전류: 20KA

위상 간격: 310mm



제품 개요

VS1 시리즈 진공 차단기는 콩일렉트릭에서 개발한 것으로 모듈식 구조로 설치, 유지보수, 테스트 및 작동이 용이합니다.기존 차단기와 비교하여 Knkong-electric의 VS1은 더 안정적이고 안전하며 수명이 더 깁니다.VS1 진공 회로 차단기는 12kV 및 24kV 전력 전송 및 배전 시스템의 애플리케이션 요구 사항을 충족할 수 있습니다.



기술적인 매개변수

아니. 안건 단위 매개변수
1 정격 전압 케이 V 12
2 정격 주파수 Hz 50/60



정격 절연 레벨

1min 전원 주파수 내전압(rm s)



케이 V

42(상간, 상간)

48(격리 거리를 가로질러)

조명 임펄스 내전압(피크)

75(상간, 상간)

85(격리 거리를 가로질러)





4





정격 전류





630 630 1250 1600
1250 1250 1600 2000년
    2000년 2500
    2500 3150
      4000
5 정격 단락 차단 전류



20 25 31.5 40
6 정격 단시간 내전류 20 25 31.5 40
7 정격 단락 표시 전류 50 63 80 100
8 정격 피크 내전류 50 63 80 100
9 단락의 정격 지속 시간 에스 4
10 정격 작동 순서   O-0.3sO/C-180s-O/C
11 정격 단락 전류의 차단 시간 타임스 30/20배(40KA)
12 기계적 내구성 작전 20000
13 정격 단일 커패시터 뱅크 차단 전류



630
14 정격 연속 커패시터 뱅크 차단 전류 400
15 이중 접지 오류 차단 전류 27.4
16 허용 가능한 최대 접촉 침식



mm

17 열린 접점 사이의 간격 10±1
18 오버 스트로크 3.5±0.5
19 3상 개폐의 비동시성

ms



≤2
20 접점 종료의 바운스 기간 ≤2
21 평균파괴속도(순간파괴 6mm)

m/s



1.1±0.2
22 평균 제작 속도 0.8±0.2
23 시간 만들기

ms



≤100
24 휴식 시간 ≤50





25



각 상 주회로의 저항



μ Ω

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 접촉 차단 바운스 진폭 mm ≤2



27

정격 작동 전압 정격동작전압(V)AC/DC



V

24* 110 220
정상 작동 전압 범위 개방: 65%-120% 정격 전압, 전압이 30% 정격 전압 미만인 경우 개방 작동이 허용되지 않습니다.
28 에너지 저장 모터의 정격 전압 V AC110/220, DC110/220
29 에너지 저장 시간 에스 ≤15
